Deskripsi

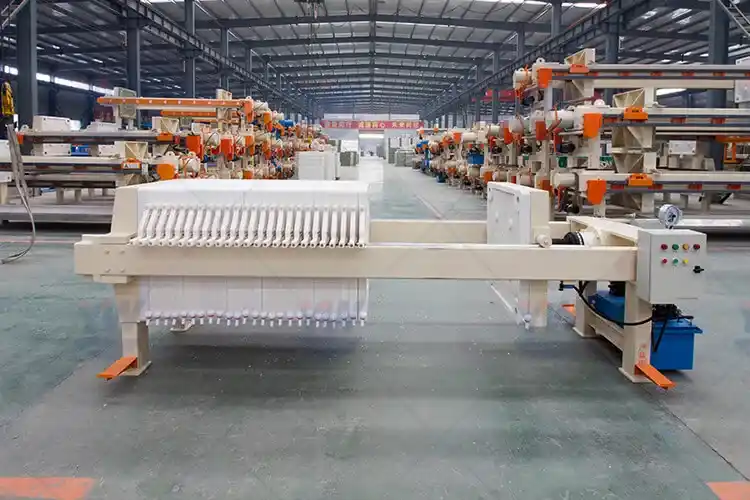

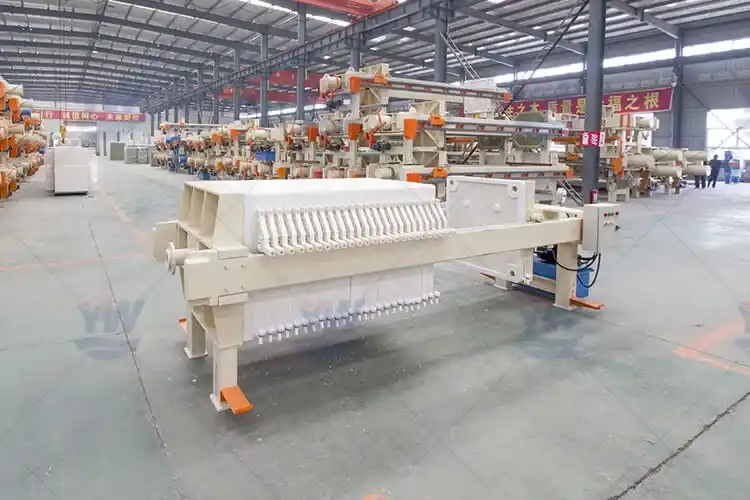

Semi Automatic Hydraulic Chamber Filter Press
Semi Automatic Hydraulic Chamber Filter Press adalah mesin filter industri yang dirancang khusus untuk proses pengolahan lumpur dan limbah (mud & sewage treatment), dengan sistem filtrasi tekanan hidrolik yang efisien dan stabil.
Spesifikasi Utama
- Plate Shifting : Manual Filter Press (pergeseran plat secara manual)
- Control Method : Control Cabinet (panel kontrol listrik)
- Cake Thickness : 30 mm
- Filter Area : 4 – 80 m²

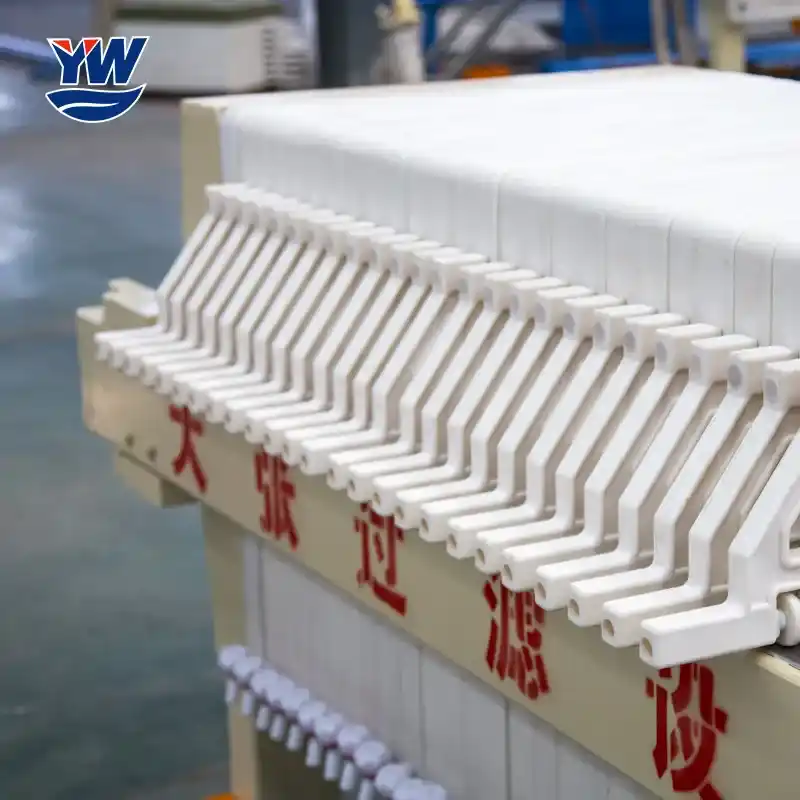

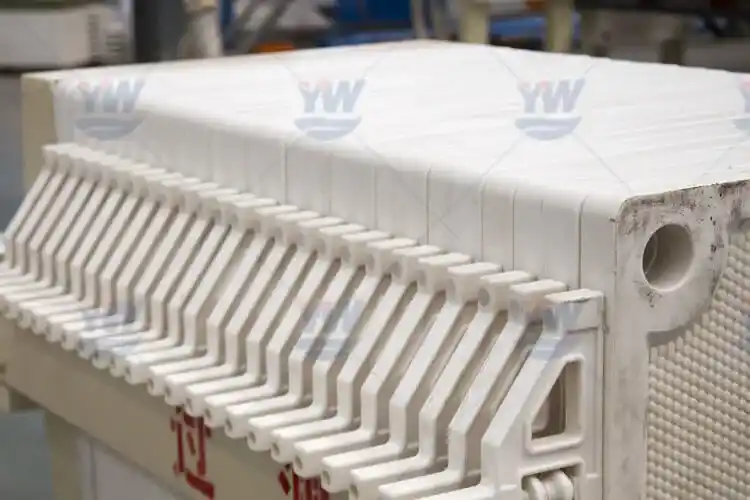

- Material Plate : PP Filter Press Plate (Polypropylene)
- Filtration Pressure : ≥ 0.6 MPa
- Motor Power : 2.2 kW
Deskripsi Produk

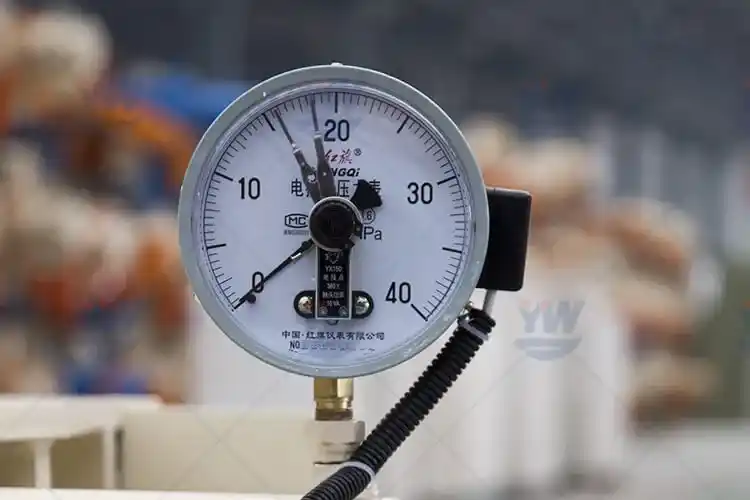

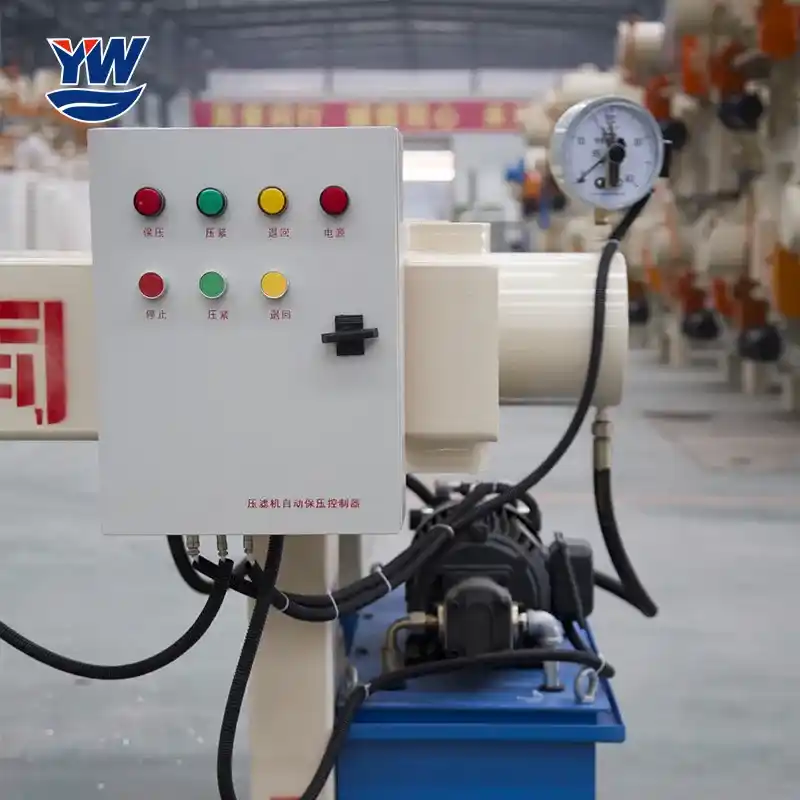

Semi Automatic Hydraulic Chamber Filter Press menggunakan electric contact pressure gauge yang berfungsi untuk menjaga tekanan tetap stabil secara otomatis selama proses kerja berlangsung. Baca Juga : Mesin Kontrol Kualitas
Dalam proses filtrasi bertekanan, tekanan pada seluruh sistem dijaga tetap konstan sehingga:
- Mencegah kebocoran slurry
- Menghasilkan kualitas filtrasi yang optimal

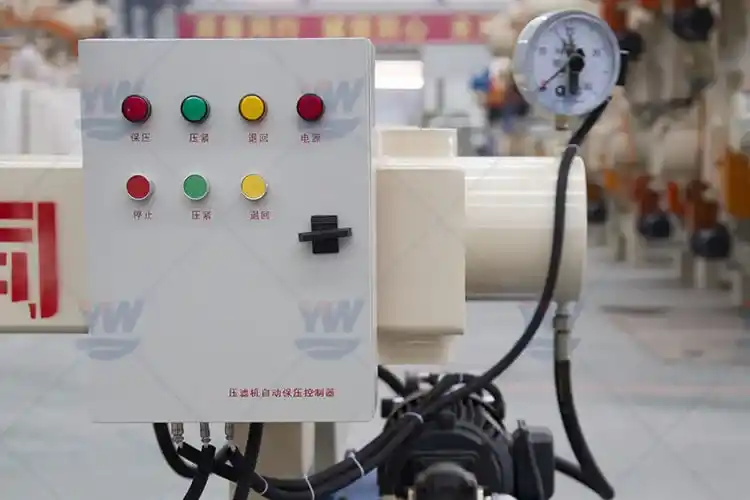

Seluruh sistem dikendalikan melalui electric control cabinet, sehingga pengoperasian menjadi:
- Mudah digunakan
- Stabil
- Andal
Selain meningkatkan efisiensi kerja, mesin ini juga membantu menghemat waktu dan tenaga kerja.
Sebagai alat filtrasi tekanan tipe intermiten, mesin ini dapat digunakan untuk pemisahan padat dan cair pada berbagai jenis suspensi di berbagai industri, seperti:
- Industri minyak (petroleum)
- Industri kimia
- Industri pewarna (dye)
- Metalurgi
- Farmasi
- Makanan & minuman
- Industri kertas
- Pencucian batubara
- Pengolahan limbah (sewage treatment)
Spesifikasi Model (Ringkasan)
Tersedia berbagai pilihan model dengan parameter utama sebagai berikut:
- Ukuran Plate : 500 mm – 1500 mm
- Luas Filtrasi : 4 m² – 500 m²
- Volume : 60 L – 7187 L
- Jumlah Plate : 9 – 123 pcs
- Tekanan Kerja : ≥ 0.6 MPa
- Daya Motor : 2.2 kW – 11 kW
- Berat Mesin : 860 kg – 38.106 kg
(Setiap model memiliki dimensi dan kapasitas berbeda sesuai kebutuhan aplikasi industri)
Spesifikasi Model – Semi Automatic Hydraulic Chamber Filter Press
Plate Size 500 mm (Seri 450)
| Model | Area | Volume | Plate | Power | Weight | Dimensi |
|---|---|---|---|---|---|---|
| XM/AY-4/450 | 4 m² | 60 L | 9 pcs | 2.2 kW | 860 Kg | 1950 × 700 × 900 mm |
| XM/AY-6/450 | 6 m² | 91 L | 14 pcs | 2.2 kW | 910 Kg | 2200 × 700 × 900 mm |
| XM/AY-8/450 | 8 m² | 121 L | 19 pcs | 2.2 kW | 960 Kg | 2450 × 700 × 900 mm |
| XM/AY-10/450 | 10 m² | 151 L | 24 pcs | 2.2 kW | 1010 Kg | 2700 × 700 × 900 mm |
| XM/AY-12/450 | 12 m² | 182 L | 29 pcs | 2.2 kW | 1060 Kg | 2950 × 700 × 900 mm |
| XM/AY-15/450 | 15 m² | 225 L | 36 pcs | 2.2 kW | 1130 Kg | 3300 × 700 × 900 mm |
| XM/AY-16/450 | 16 m² | 243 L | 39 pcs | 2.2 kW | 1160 Kg | 3450 × 700 × 900 mm |
Plate Size 700 mm (Seri 630)
| Model | Area | Volume | Plate | Power | Weight | Dimensi |
|---|---|---|---|---|---|---|
| XM/AY-15/630 | 15 m² | 226 L | 18 pcs | 2.2 kW | 1725 Kg | 2640 × 900 × 1060 mm |
| XM/AY-20/630 | 20 m² | 297 L | 24 pcs | 2.2 kW | 1725 Kg | 2940 × 900 × 1060 mm |
| XM/AY-30/630 | 30 m² | 452 L | 37 pcs | 2.2 kW | 2360 Kg | 3590 × 900 × 1060 mm |
| XM/AY-40/630 | 40 m² | 595 L | 49 pcs | 2.2 kW | 2788 Kg | 4300 × 900 × 1060 mm |
Plate Size 800 mm
| Model | Area | Volume | Plate | Power | Weight | Dimensi |
|---|---|---|---|---|---|---|
| XM/AY-30/800 | 30 m² | 460 L | 28 pcs | 2.2 kW | 2170 Kg | 3700 × 1200 × 1160 mm |
| XM/AY-40/800 | 40 m² | 595 L | 38 pcs | 2.2 kW | 2450 Kg | 4300 × 1200 × 1160 mm |
| XM/AY-50/800 | 50 m² | 749 L | 47 pcs | 2.2 kW | 2700 Kg | 4840 × 1200 × 1160 mm |
| XM/AY-60/800 | 60 m² | 902 L | 57 pcs | 2.2 kW | 2980 Kg | 5440 × 1200 × 1160 mm |
| XM/AY-70/800 | 70 m² | 1056 L | 67 pcs | 2.2 kW | 3250 Kg | 6040 × 1200 × 1160 mm |
Plate Size 870 mm
| Model | Area | Volume | Plate | Power | Weight | Dimensi |
|---|---|---|---|---|---|---|
| XM/AY-30/870 | 30 m² | 460 L | 23 pcs | 2.2 kW | 2580 Kg | 3330 × 1350 × 1250 mm |
| XM/AY-40/870 | 40 m² | 595 L | 30 pcs | 2.2 kW | 2925 Kg | 3420 × 1350 × 1250 mm |
| XM/AY-50/870 | 50 m² | 748 L | 38 pcs | 2.2 kW | 3318 Kg | 4260 × 1350 × 1250 mm |
| XM/AY-60/870 | 60 m² | 902 L | 46 pcs | 2.2 kW | 3712 Kg | 4700 × 1350 × 1250 mm |
| XM/AY-70/870 | 70 m² | 1056 L | 54 pcs | 2.2 kW | 4106 Kg | 5140 × 1350 × 1250 mm |
| XM/AY-80/870 | 80 m² | 1210 L | 62 pcs | 2.2 kW | 4561 Kg | 5580 × 1350 × 1250 mm |
Plate Size 1000 mm
| Model | Area | Volume | Plate | Power | Weight | Dimensi |
|---|---|---|---|---|---|---|
| XM/AY-50/1000 | 50 m² | 736 L | 28 pcs | 4 kW | 4072 Kg | 4040 × 1500 × 1360 mm |
| XM/AY-60/1000 | 60 m² | 889 L | 34 pcs | 4 kW | 4468 Kg | 4460 × 1500 × 1360 mm |
| XM/AY-70/1000 | 70 m² | 1041 L | 40 pcs | 4 kW | 4863 Kg | 4760 × 1500 × 1360 mm |
| XM/AY-80/1000 | 80 m² | 1193 L | 46 pcs | 4 kW | 5259 Kg | 5120 × 1500 × 1360 mm |
| XM/AY-100/1000 | 100 m² | 1475 L | 57 pcs | 4 kW | 5985 Kg | 5800 × 1500 × 1360 mm |
| XM/AY-120/1000 | 120 m² | 1777 L | 69 pcs | 4 kW | 6776 Kg | 6500 × 1500 × 1360 mm |
Plate Size 1250 mm
| Model | Area | Volume | Plate | Power | Weight | Dimensi |
|---|---|---|---|---|---|---|
| XM/AZ-100/1250 | 100 m² | 1468 L | 36 pcs | 4 kW | 6728 Kg | 5020 × 1500 × 1360 mm |
| XM/AZ-120/1250 | 120 m² | 1746 L | 43 pcs | 4 kW | 7512 Kg | 5470 × 1500 × 1360 mm |
| XM/AZ-140/1250 | 140 m² | 2063 L | 51 pcs | 4 kW | 8641 Kg | 5990 × 1500 × 1360 mm |
| XM/AZ-160/1250 | 160 m² | 2341 L | 58 pcs | 4 kW | 9540 Kg | 6450 × 1500 × 1360 mm |
| XM/AZ-180/1250 | 180 m² | 2619 L | 65 pcs | 4 kW | 10044 Kg | 6905 × 1500 × 1360 mm |
| XM/AZ-200/1250 | 200 m² | 2896 L | 72 pcs | 4 kW | 10851 Kg | 7360 × 1500 × 1360 mm |
| XM/AZ-220/1250 | 220 m² | 3214 L | 80 pcs | 4 kW | 11765 Kg | 7880 × 1500 × 1360 mm |
| XM/AZ-250/1250 | 250 m² | 3650 L | 91 pcs | 4 kW | 12834 Kg | 8600 × 1500 × 1360 mm |
Plate Size 1500 mm
| Model | Area | Volume | Plate | Power | Weight | Dimensi |
|---|---|---|---|---|---|---|
| XM/AZ-200/1500 | 200 m² | 2998 L | 49 pcs | 11 kW | 19530 Kg | 6400 × 2200 × 1900 mm |
| XM/AZ-250/1500 | 250 m² | 3594 L | 61 pcs | 11 kW | 22478 Kg | 7225 × 2200 × 1900 mm |
| XM/AZ-300/1500 | 300 m² | 4347 L | 74 pcs | 11 kW | 25526 Kg | 8130 × 2200 × 1900 mm |
| XM/AZ-350/1500 | 350 m² | 5043 L | 86 pcs | 11 kW | 28720 Kg | 8940 × 2200 × 1900 mm |
| XM/AZ-400/1500 | 400 m² | 5796 L | 99 pcs | 11 kW | 32074 Kg | 9880 × 2200 × 1900 mm |
| XM/AZ-450/1500 | 450 m² | 6492 L | 111 pcs | 11 kW | 35086 Kg | 10690 × 2200 × 1900 mm |
| XM/AZ-500/1500 | 500 m² | 7187 L | 123 pcs | 11 kW | 38106 Kg | 11560 × 2200 × 1900 mm |
Keunggulan (Advantages)
- Menggunakan electric contact pressure gauge untuk menjaga tekanan secara otomatis
- Sistem kontrol listrik menggunakan PLC terintegrasi yang tahan lama dan mampu beroperasi 24 jam nonstop
- Sistem hidrolik dengan kontrol PLC dan fitur automatic plate pulling mengurangi beban kerja operator
- Menghemat biaya tenaga kerja dan meningkatkan efisiensi produksi
- Struktur mesin sederhana, kuat, dan mudah dalam instalasi serta perawatan
Struktur dan Prinsip Kerja
Struktur

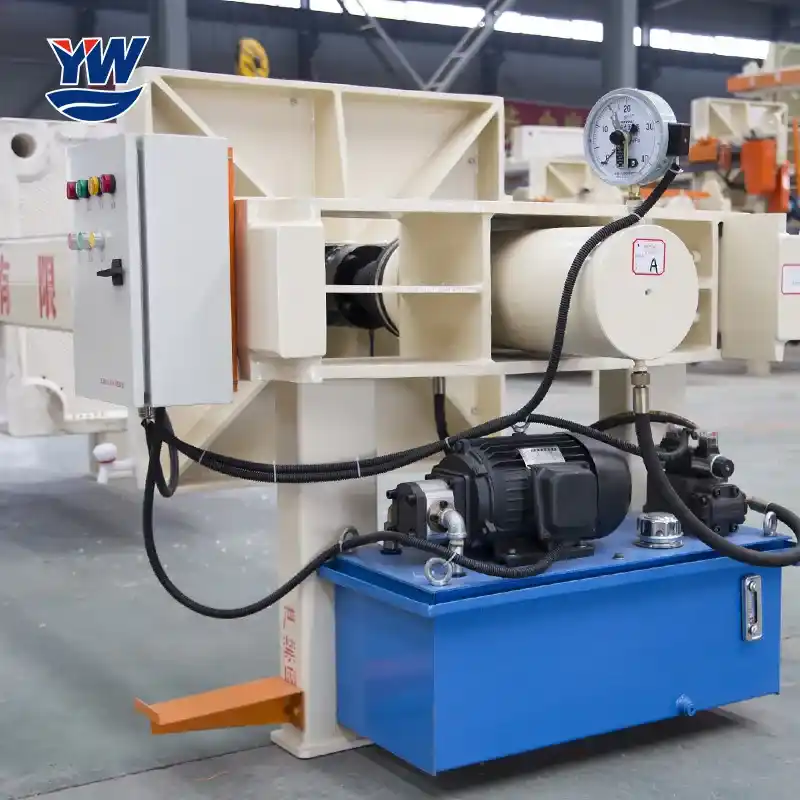

Semi Automatic Hydraulic Chamber Filter Press terdiri dari 4 bagian utama:
- Rangka (Frame)
- Sistem filtrasi
- Sistem hidrolik
- Sistem kontrol listrik

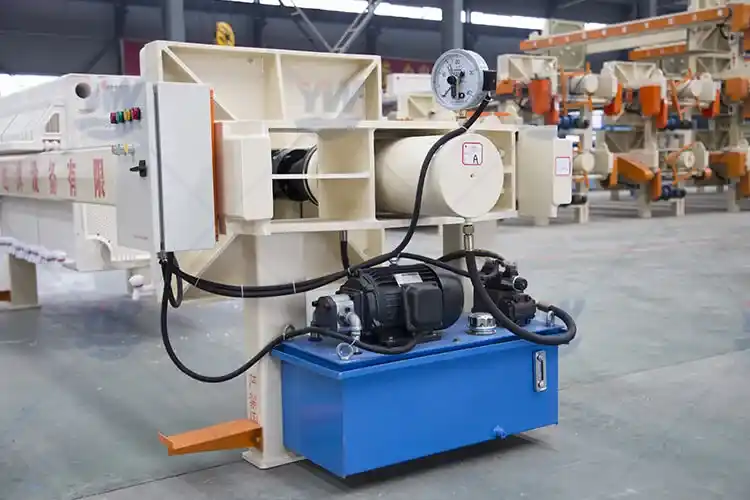

Bagian hidrolik terdiri dari:
- Silinder oli
- Piston dan batang piston

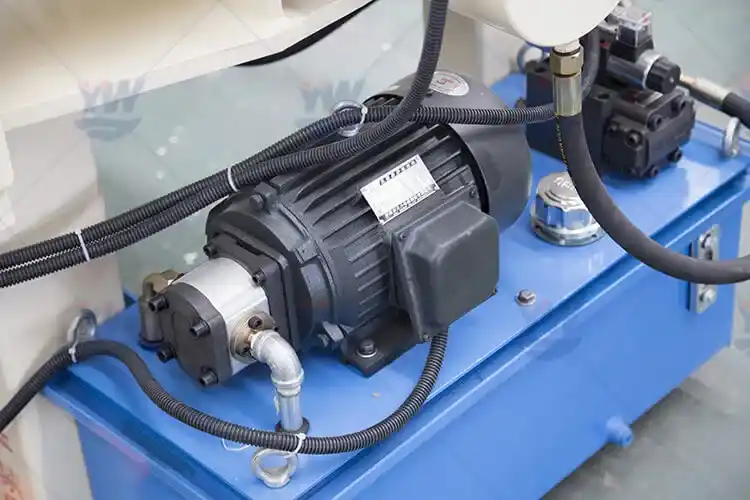

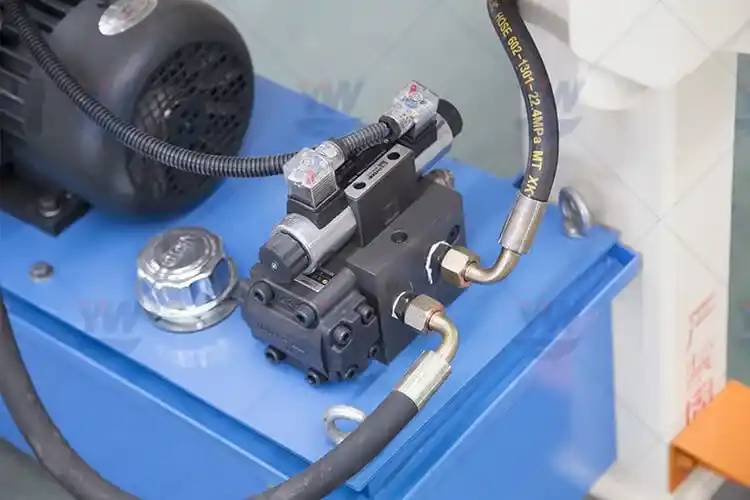

- Hydraulic station (motor, pompa oli, valve pengatur tekanan, reversing valve, pressure gauge, sirkuit oli, dan tangki oli)
Keunggulan utama:
- Kehilangan material saat feeding sangat kecil
- Kecepatan filtrasi tinggi
- Performa sealing sangat baik
- Pencucian filter cake merata
- Kadar air hasil filtrasi rendah
Prinsip Kerja
Prinsip kerja mesin ini adalah menggunakan sistem tekanan hidrolik dengan kontrol otomatis:
- Tekanan diatur oleh electric contact pressure gauge dengan batas atas dan bawah
- Saat tekanan mencapai batas atas → pompa oli berhenti
- Jika tekanan turun → pompa kembali bekerja untuk menaikkan tekanan
- Siklus ini berlangsung otomatis untuk menjaga tekanan tetap stabil
Dengan sistem ini, proses filtrasi menjadi lebih optimal, konsisten, dan efisien dalam menyaring material., Baca Juga : Universal Industry Testing Machine
