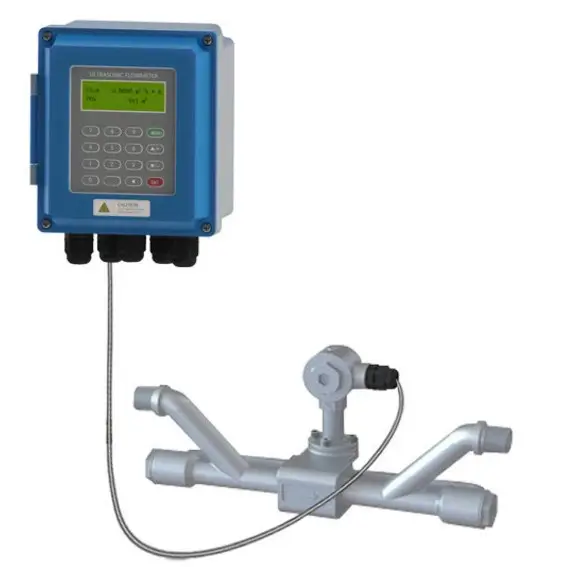

Wall Mounted Ultrasonic Flowmeter TUF-2000B

Deskripsi

Wall Mounted Ultrasonic Flowmeter TUF-2000B : Flow Meter Ultrasonik Dinding TUF-2000B

Flow Meter Ultrasonik Dinding TUF-2000B adalah alat ukur aliran cairan yang dipasang di dinding (wall-mounted) dengan teknologi transit-time, yaitu memanfaatkan perbedaan waktu tempuh gelombang ultrasonik yang melewati cairan. Alat ini dirancang untuk memberikan hasil pengukuran yang akurat, stabil, dan hemat energi, sehingga sangat ideal digunakan pada berbagai kebutuhan industri maupun utilitas.

Prinsip dan Akurasi

Flowmeter ini bekerja berdasarkan prinsip transit-time, di mana sensor ultrasonik mendeteksi perbedaan waktu tempuh gelombang untuk menghitung kecepatan aliran. Teknologi ini memastikan tingkat akurasi:

• ±1.0% untuk pengukuran aliran (flow meter)
• ±2.0% untuk pengukuran energi panas (heat meter)

Input dan Output

Alat ini dilengkapi berbagai sinyal input dan output untuk memudahkan integrasi dengan sistem industri:

• Output: 4-20mA analog, pulsa OCT, dan relay
• Input: 3 saluran input analog 4-20mA untuk suhu, tekanan, dan level cairan
• Pengukuran panas: mendukung koneksi dengan sensor suhu PT100 untuk perhitungan energi termal

Antarmuka Komunikasi

• Mendukung RS485 dengan protokol MODBUS
• Kompatibel dengan PLC, SCADA, dan sistem manajemen energi, Baca Juga : Mesin Industri Plastik & Polimer

Aplikasi pada Pipa dan Media

• Material pipa kompatibel: baja, stainless steel, besi tuang, tembaga, semen, PVC, aluminium, fiberglass, dan lain-lain
• Ukuran pipa: DN15 mm – DN1000 mm
• Persyaratan pemasangan: pipa lurus minimal 10D (upstream), 5D (downstream), dan 30D dari pompa (D = diameter pipa)
• Jenis cairan: cairan tunggal yang mampu menghantarkan gelombang ultrasonik, misalnya air bersih, air industri, atau cairan proses lainnya
• Rentang suhu media: -30℃ hingga 160℃
• Kecepatan aliran: -12 m/s hingga +12 m/s

Spesifikasi Teknis

• Kabel khusus: shielded twisted pair, panjang maksimal 50 m
• Suhu operasional:
  • Unit utama: -20℃ hingga +70℃
  • Transduser: -30℃ hingga +160℃
• Kelas proteksi:
  • Unit utama: IP67 (tahan debu & percikan air)
  • Transduser: IP68 (tahan air sepenuhnya)
• Catu daya: DC 24V atau AC 85–264V, 50Hz
• Konsumsi daya: hanya 1.5 W (hemat energi)

Keunggulan Utama

• Akurasi tinggi untuk pengukuran aliran maupun energi panas
• Kompatibel dengan berbagai jenis pipa dan cairan
• Tahan bekerja pada kondisi suhu ekstrem
• Konsumsi daya sangat rendah, hanya 1.5 W
• Antarmuka komunikasi MODBUS memudahkan integrasi dengan sistem industri
• Proteksi IP67/IP68 memberikan ketahanan maksimal di lapangan

Dengan kombinasi akurasi, fleksibilitas, dan keandalan, Wall Mounted Ultrasonic Flowmeter TUF-2000B adalah solusi tepat untuk aplikasi di pengolahan air, HVAC, energi termal, industri manufaktur, serta sistem utilitas bangunan. Baca Juga : Cement-Mortar Tester
