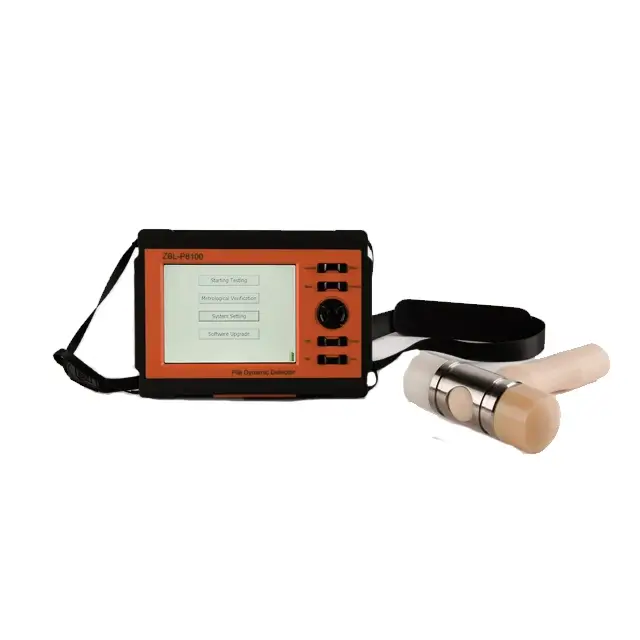

Penguji Kualitas Tiang Pancang ZBL-P8100
Deskripsi Produk
Penguji Kualitas Tiang Pancang ZBL-P8100 adalah alat uji integritas tiang pancang berbasis metode gelombang pantul tegangan rendah (Low Strain Reflected Wave Method) yang dirancang untuk mendeteksi dan mengevaluasi kondisi internal struktur beton tiang pancang secara non-destruktif. Alat ini memungkinkan pengguna untuk menilai keutuhan beton, mendeteksi retakan, lubang, sambungan yang buruk, serta perubahan penampang pada tiang pancang dengan cepat dan akurat.
Penguji Kualitas Tiang Pancang ZBL-P8100 dilengkapi dengan dua saluran akuisisi data, memungkinkan pengambilan data dari satu atau dua akselerometer, atau dari kombinasi akselerometer dan palu berinstrumen. Alat ini sangat ideal untuk pengujian berbagai jenis tiang, termasuk tiang pancang cor (perfusion pile), tiang pancang pukul (hammer pile), maupun struktur kolom beton yang bagian atasnya terbuka. Baca Juga : Mesin Uji Tarik Material Universal Kolom Tunggal BST-WD-500
Fungsi Utama
Menggunakan metode refleksi gelombang tegangan rendah untuk mengevaluasi integritas dan kesinambungan struktur tiang beton.
Mengidentifikasi tingkat kerusakan, kedalaman kerusakan, dan lokasi cacat dalam struktur tiang pancang.
Cocok untuk inspeksi lapangan yang membutuhkan hasil cepat, non-destruktif, dan berakurasi tinggi.
Penguji Kualitas Tiang Pancang ZBL-P8100 mampu digunakan pada berbagai kondisi proyek dan jenis konstruksi pondasi.
Standar & Regulasi yang Dirujuk
Pengujian menggunakan Penguji Kualitas Tiang Pancang ZBL-P8100 mengacu pada berbagai standar teknis nasional, termasuk:
JGJ106-2003 – Kode teknis untuk pengujian tiang pondasi bangunan
JTG/TF81-01-2004 – Spesifikasi teknis uji dinamis untuk rekayasa jalan raya
TB10218-2008 – Spesifikasi teknis pengujian non-destruktif tiang rel kereta api
DBJ 15-60-2008 – Kode pengujian pondasi di Provinsi Guangdong
SJG 09-2007 – Standar kualitas pengujian tiang pondasi di Shenzhen
JJG930-1998 – Norma verifikasi alat uji tiang dinamis
JG/T 3055-1999 – Standar nasional untuk alat uji dinamis tiang pondasi
Spesifikasi Teknis ZBL-P8100 Low Strain Pile Integrity Tester
| Parameter | Nilai |
|---|---|
| Platform Kendali | Platform Tertanam A8 |
| Penyimpanan Data | ≥ 4 GB |
| Mode Operasi | Tombol + Layar Sentuh |
| Perbesaran (Magnify) | 1, 2, 5, 10, 20, 50, 100 (dapat disesuaikan) |
| Resolusi A/D | 24-bit sejati |
| Interval Sampling Waktu (µS) | 1 ~ 64.000 (dapat disesuaikan) |
| Panjang Maksimum Sampling | 4096 |
| Pemicu | Pemicu Sinyal |
| Tegangan Noise Sistem | ≤ 1 mV |
| Rentang Dinamis | ≥ 184 dB |
| Frekuensi Amplifier | 10 ~ 10.000 Hz |
| Galat Nilai Waktu | 4096 |
| Resolusi Waktu | ≤ 10% |
| Galat Gain | ≤ 1% |
| Waktu Operasi | ≥ 8 Jam |
| Jumlah Saluran | 2 |
| Interferensi Antar Saluran | ≤ 1% |
| Sensitivitas Transduser (mv/g) | ≥ 100 |
| Rentang Frekuensi Probe | 0,5 ~ 9000 Hz |
| Port | USB Ganda |
| Wi-Fi | Tersedia (Yes) |
Sumber Daya dan Daya Listrik
Daya Internal: Baterai isi ulang bawaan
Daya Eksternal: 220VAC/DC
Lingkungan Operasional
Suhu Operasi: -10℃ hingga +50℃
Kelembapan Relatif: < 90% RH
Keunggulan Penguji Kualitas Tiang Pancang ZBL-P8100
Non-destruktif: Tidak merusak struktur saat pengujian
Presisi Tinggi: Memberikan data hasil uji dengan akurasi tinggi
Portabel & Efisien: Mudah dibawa ke lapangan dan hemat daya
Kompatibel dengan Standar: Memenuhi berbagai kode teknis nasional dan internasional
Antarmuka Ramah Pengguna: Layar sentuh + tombol dengan perangkat lunak analisis data lanjutan
Penguji Kualitas Tiang Pancang ZBL-P8100 merupakan solusi ideal untuk para profesional teknik sipil, kontraktor fondasi, dan lembaga pengujian material bangunan dalam menjamin kualitas dan keandalan struktur pondasi secara menyeluruh. Baca Juga : Detektor Karat Baja Tulangan ZBL-C310A
