Mesin Uji Universal Elektro-Hidrolik WES-2000B

Deskripsi

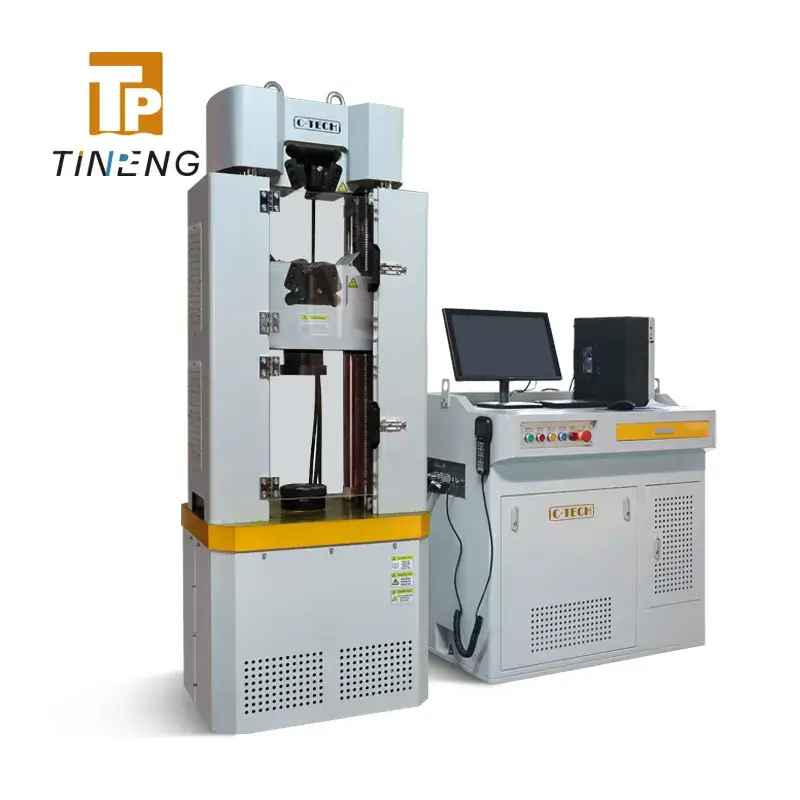

Mesin Uji Universal Elektro-Hidrolik WES Series (WES-2000B dan Model Lainnya)

Deskripsi Produk
Mesin Uji Universal Servo Elektro-Hidrolik Seri WES menggunakan tenaga hidrolik sebagai sistem penggerak utama dengan kontrol servo elektro-hidrolik, dilengkapi sistem akuisisi dan pemrosesan data berbasis komputer. Perangkat ini mampu melakukan kontrol loop tertutup (closed-loop control) serta deteksi otomatis sesuai standar pengujian sifat mekanik logam dan uji material non-logam.

Pengujian dapat dilakukan mengikuti berbagai standar untuk beragam material atau produk, mencakup uji tarik (tensile), tekan (compression), lentur (bending), dan geser (shear). Perangkat ini mampu menghitung parameter seperti kekuatan tarik maksimum, kekuatan luluh, perpanjangan patah, modulus elastisitas, serta indikator kinerja material lainnya. Baca Juga : Civil Engineering Inspection

Mesin ini dapat melakukan berbagai mode kontrol loop tertutup seperti:

• Pengendalian laju beban konstan

• Pengendalian laju deformasi konstan

• Pengendalian laju perpindahan konstan

• Pengendalian laju regangan konstan

Kesesuaian Standar:

• ISO 6892-1

• ISO 7500-1

Fleksibilitas Pengujian

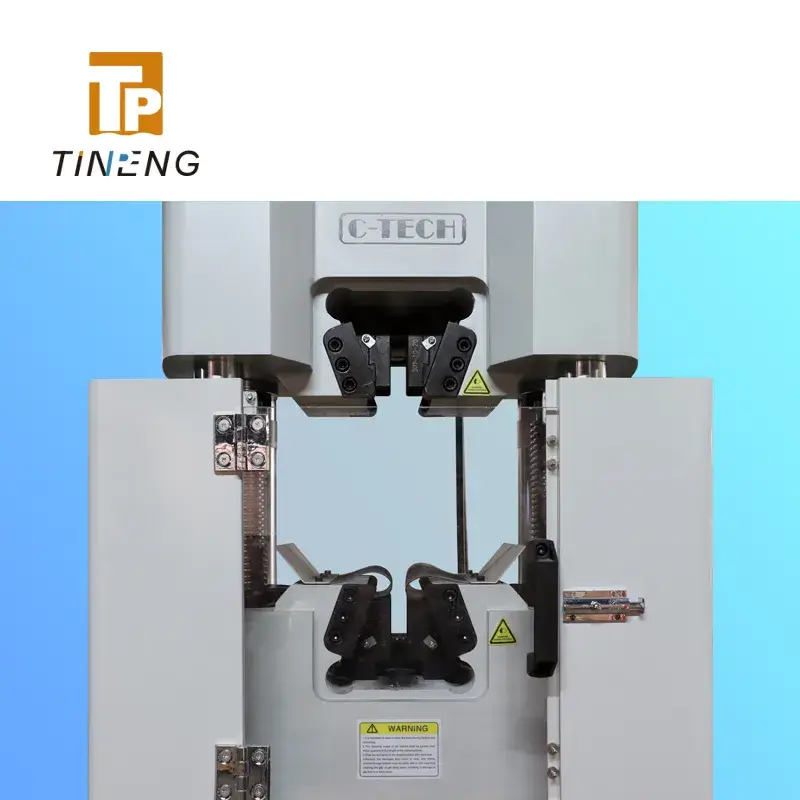

Mesin ini dapat dipasangi berbagai jenis fixture untuk memperluas kemampuan pengujian, antara lain:

• Bolt fixture untuk uji tarik dan retensi beban baut

• Bending fixture untuk uji lentur batang atau pelat

• Shear fixture untuk uji kekuatan geser batang

• Perlengkapan uji modulus elastisitas, pembelahan, atau geser untuk pengujian beton dan semen

• Fixture tambahan untuk bola baja, rantai jangkar, dan pengencang (fastener)

Spesifikasi Teknis Setiap Model Mesin Uji Universal Elektro-Hidrolik WES-2000B

WES-100B

• Kapasitas beban maksimum: 100 kN

• Rentang pengukuran beban: 10–100%

• Kelas akurasi: 0,5

• Resolusi: 0,01 kN

• Ruang tarik/tekan maksimum: Tarik ≤ 650 mm, Tekan ≤ 550 mm

• Ketebalan spesimen datar: 0–15 mm

• Diameter spesimen bulat: 6–20 mm

• Diameter silinder: 80 mm

• Langkah piston: 200 mm

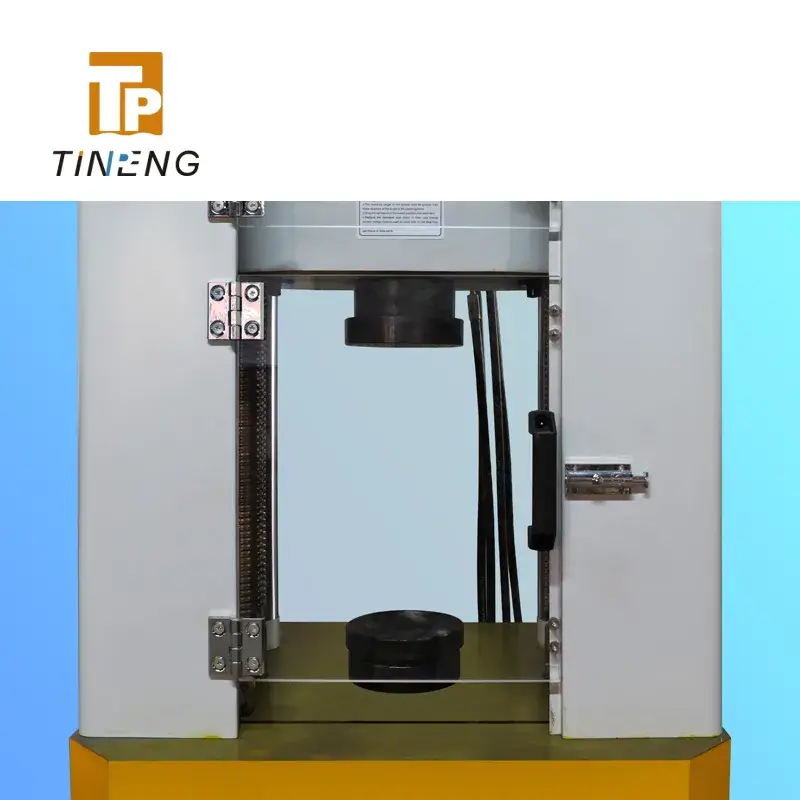

• Ukuran pelat tekan: Φ148 mm

• Kecepatan angkat balok tengah: ≤ 300 mm/menit

• Daya listrik: AC 380 V ± 10V / 50 Hz

• Daya total: 1,5 kW (motor pompa oli 0,75 kW)

• Dimensi unit utama: 610×520×1650 mm

• Dimensi konsol kontrol: 1100×630×940 mm

• Berat unit utama: 1200 kg

WES-300B

• Kapasitas beban maksimum: 300 kN

• Rentang pengukuran beban: 10–100%

• Kelas akurasi: 1

• Resolusi: 0,01 kN

• Ruang tarik/tekan maksimum: Tarik ≤ 650 mm, Tekan ≤ 550 mm

• Ketebalan spesimen datar: 0–15 mm

• Diameter spesimen bulat: 10–32 mm

• Diameter silinder: 125 mm

• Langkah piston: 200 mm

• Ukuran pelat tekan: Φ148 mm

• Kecepatan angkat balok tengah: ≤ 300 mm/menit

• Daya listrik: AC 380 V ± 10V / 50 Hz

• Daya total: 2,5 kW (motor pompa oli 1,5 kW)

• Dimensi unit utama: 710×610×1900 mm

• Dimensi konsol kontrol: 1100×630×940 mm

• Berat unit utama: 1400 kg

WES-600B

• Kapasitas beban maksimum: 600 kN

• Rentang pengukuran beban: 10–100%

• Kelas akurasi: 1

• Resolusi: 0,01 kN

• Ruang tarik/tekan maksimum: Tarik ≤ 700 mm, Tekan ≤ 600 mm

• Ketebalan spesimen datar: 0–15 mm

• Diameter spesimen bulat: 13–32 mm

• Diameter silinder: 170 mm

• Langkah piston: 200 mm

• Ukuran pelat tekan: Φ225 mm

• Kecepatan angkat balok tengah: ≤ 300 mm/menit

• Daya listrik: AC 380 V ± 10V / 50 Hz

• Daya total: 2,5 kW (motor pompa oli 1,5 kW)

• Dimensi unit utama: 750×645×2020 mm

• Dimensi konsol kontrol: 1100×630×940 mm

• Berat unit utama: 1800 kg

WES-1000B

• Kapasitas beban maksimum: 1000 kN

• Rentang pengukuran beban: 10–100%

• Kelas akurasi: 1

• Resolusi: 0,01 kN

• Ruang tarik/tekan maksimum: Tarik ≤ 700 mm, Tekan ≤ 600 mm

• Ketebalan spesimen datar: 0–40 mm

• Diameter spesimen bulat: 13–40 mm

• Diameter silinder: 220 mm

• Langkah piston: 200 mm

• Ukuran pelat tekan: Φ225 mm

• Kecepatan angkat balok tengah: ≤ 300 mm/menit

• Daya listrik: AC 380 V ± 10V / 50 Hz

• Daya total: 2,5 kW (motor pompa oli 1,5 kW)

• Dimensi unit utama: 800×745×2150 mm

• Dimensi konsol kontrol: 1100×630×940 mm

• Berat unit utama: 2350 kg

WES-1500B

• Kapasitas beban maksimum: 1500 kN

• Rentang pengukuran beban: 10–100%

• Kelas akurasi: 1

• Resolusi: 0,01 kN

• Ruang tarik/tekan maksimum: Tarik ≤ 700 mm, Tekan ≤ 600 mm

• Ketebalan spesimen datar: 0–40 mm

• Diameter spesimen bulat: 16–50 mm

• Diameter silinder: 290 mm

• Langkah piston: 200 mm

• Ukuran pelat tekan: Φ220 mm

• Kecepatan angkat balok tengah: ≤ 240 mm/menit

• Daya listrik: AC 380 V ± 10V / 50 Hz

• Daya total: 2,2 kW

• Dimensi unit utama: 1150×1000×2750 mm

• Dimensi konsol kontrol: 1100×630×940 mm

• Berat unit utama: 4800 kg

WES-2000B

• Kapasitas beban maksimum: 2000 kN

• Rentang pengukuran beban: 10–100%

• Kelas akurasi: 1

• Resolusi: 0,01 kN

• Ruang tarik/tekan maksimum: Tarik ≤ 800 mm, Tekan ≤ 650 mm

• Ketebalan spesimen datar: 0–50 mm

• Diameter spesimen bulat: 20–70 mm

• Diameter silinder: 300 mm

• Langkah piston: 250 mm

• Ukuran pelat tekan: Φ220 mm

• Kecepatan angkat balok tengah: ≤ 300 mm/menit

• Daya listrik: AC 380 V ± 10V / 50 Hz

• Daya total: 3 kW

• Dimensi unit utama: 1200×1050×2923 mm

• Dimensi konsol kontrol: 1100×630×940 mm

• Berat unit utama: 6800 kg
