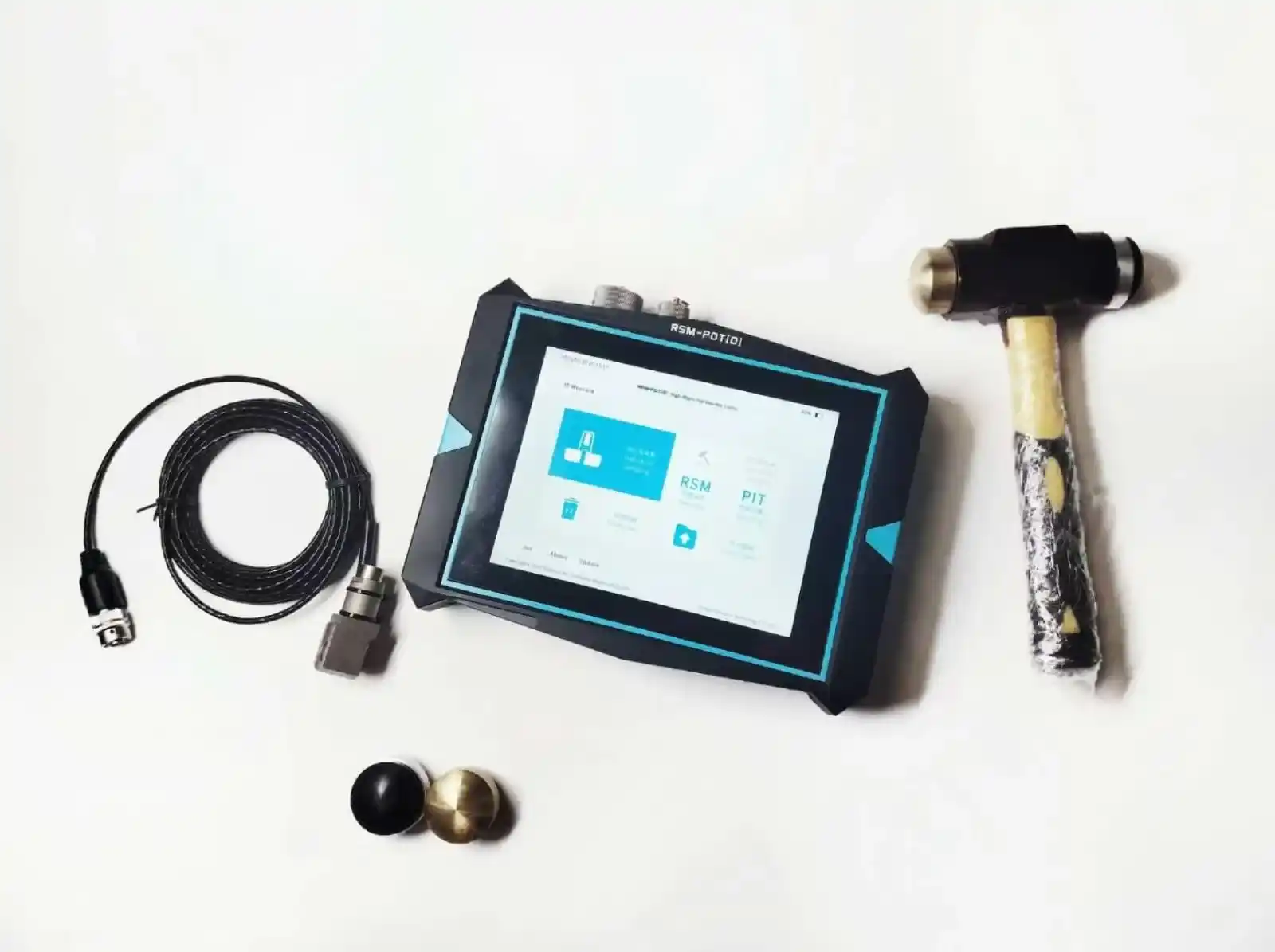

High Strain Pile Bearing Tester RSM
1. Deskripsi Produk
High Strain Pile Bearing Tester RSM adalah alat pengujian tiang fondasi yang digunakan untuk mengukur daya dukung tiang, mengevaluasi integritas tiang, dan memantau proses pemancangan. Alat ini bekerja dengan metode High Strain Dynamic Testing, yaitu memberikan tumbukan pada kepala tiang menggunakan palu untuk menghasilkan gelombang tegangan. Sensor gaya dan percepatan merekam respons tiang, kemudian data dianalisis untuk menentukan kapasitas daya dukung serta mengevaluasi kondisi tiang fondasi. Berdasarkan dokumen, alat ini juga mendukung pengujian integritas tiang dengan metode Low Strain menggunakan analisis gelombang pantul sebagai fitur opsional.
2. Teknik dan Prinsip Kerja
Pengujian dilakukan dengan memberikan tumbukan pada kepala tiang menggunakan palu. Tumbukan tersebut menghasilkan gelombang tegangan yang merambat sepanjang tiang dan berinteraksi dengan tanah serta ujung tiang.
Sensor gaya dan percepatan dipasang pada tiang untuk merekam respons gelombang. Data yang diperoleh diproses menggunakan perangkat analisis untuk mengevaluasi daya dukung tiang, tegangan tarik dan tekan, serta kondisi integritas tiang.
Teknik pengujian yang didukung meliputi:
High Strain Dynamic Testing: Mengukur dan menganalisis daya dukung dinamis tiang fondasi.
Analisis Metode CASE: Menghitung estimasi daya dukung tiang berdasarkan data gaya dan kecepatan gelombang.
Analisis Gelombang F–ZV: Membandingkan kurva gaya dan kecepatan untuk mengevaluasi respons tiang.
Low Strain Pile Integrity Testing (opsional): Mengevaluasi integritas tiang menggunakan metode gelombang pantul.
Pile Driving Monitoring: Memantau respons tiang selama proses pemancangan.
3. Spesifikasi Teknis
Parameter | Spesifikasi |
|---|---|
Metode tampilan | LCD warna 8,4 inci |
Resolusi layar | 800 × 600 piksel |
Pengoperasian | Layar sentuh kapasitif |
Kapasitas penyimpanan | Hard disk elektronik 16 GB |
Metode akuisisi sinyal | Kabel (wired) |
Metode ekspor data | USB |
Interval sampling PDA | 50–500 µs, dapat disesuaikan |
Interval sampling tahap PIT | 5–1000 µs, dapat disesuaikan secara kontinu |
Sistem kontrol utama | Sistem tertanam berdaya rendah |
Frekuensi dasar | Lebih dari 1 GHz |
Memori | 512 MB |
Penguatan titik mengambang | 1–256 kali |
Panjang rekaman | 1k |
Akurasi konversi A/D | Titik mengambang 24-bit |
Tegangan derau sistem | Kurang dari 20 µV |
Rentang dinamis | Lebih dari 100 dB |
Rentang frekuensi kanal kecepatan | Sekitar 2–12000 Hz |
Rentang frekuensi kanal regangan | Sekitar 0–12000 Hz |
Level pemicu | Dapat dipilih dalam 4 tingkat |
Jumlah kanal PDA | 4 kanal; PIT: 1 kanal |
Mode sampling | 2 akselerometer + 2 transduser regangan |
Sensor | Akselerometer piezoelektrik dan transduser regangan |
Tingkat perlindungan | IP65 |
Catu daya | Baterai lithium yang dapat dilepas |
Kapasitas baterai | 12.000 mAh |
Waktu pengoperasian baterai | Lebih dari 10 jam |
Bahan bodi | Plastik rekayasa ABS + PC |
Suhu pengoperasian | −20 hingga +55 °C |
Dimensi | 265 × 200 × 56 mm |
Berat | Sekitar 2,0 kg, termasuk baterai lithium |
Catatan: Spesifikasi di atas diterjemahkan dari tabel pada PDF. Dokumen mencantumkan rentang frekuensi kanal regangan sekitar 0–12000 Hz; angka ini mengikuti informasi yang tercetak pada dokumen.
4. Fitur dan Keunggulan
Teknologi Penguatan Sinyal: Menggunakan teknologi penguatan titik mengambang untuk mendukung rentang dinamis yang luas dan rasio sinyal terhadap derau yang tinggi.
Kompensasi Sinyal: Penyesuaian otomatis pada jembatan regangan membantu mengurangi pengaruh deformasi awal pada proses pengukuran.
Akuisisi Data Cepat: Mendukung pengambilan data berkecepatan tinggi untuk membantu pemantauan pengujian secara langsung.
Pemantauan Sensor: Status pemasangan sensor dapat diperiksa di lapangan secara langsung.
Analisis CASE dan F–ZV: Menampilkan hasil analisis daya dukung serta kurva gaya, kecepatan, dan gelombang rambat.
Pengolahan Kurva: Mendukung pembesaran, translasi, rotasi, penyaringan, dan pemrosesan sinyal lainnya.
Laporan Pengujian: Mendukung berbagai format laporan, termasuk tampilan kurva, pencetakan, dan ekspor dokumen.
Perangkat Lunak Opsional: Dapat dilengkapi perangkat lunak analisis CAPWAP untuk evaluasi lebih lanjut.
Fitur Low Strain Opsional: Mendukung analisis integritas tiang menggunakan perangkat lunak khusus.
Portabilitas: Dilengkapi baterai yang dapat dilepas dan dirancang untuk digunakan di lapangan.
5. Perangkat Lunak
TEM-CASE High Strain Software
Digunakan untuk menampilkan data pengukuran, menganalisis kurva gaya dan kecepatan, menghitung daya dukung tiang menggunakan metode CASE, serta menghasilkan laporan pengujian.
TEM-CAPWAP High Strain Fitting Analysis Software (Opsional)
Digunakan untuk analisis lanjutan dengan mencocokkan kurva hasil pengukuran dan simulasi. Perangkat lunak ini mendukung analisis daya dukung tiang, pemilihan parameter pencocokan, serta pembuatan kurva dan laporan hasil analisis.
Low-Strain Pile Integrity Tester Software (Opsional)
Digunakan untuk analisis sinyal gelombang pantul, evaluasi integritas tiang, pengolahan kurva, dan pembuatan laporan pengujian.
6. Standar Pengujian
Dokumen mencantumkan standar berikut:
ASTM D4945-17: Standard Test Method for High-Strain Dynamic Testing of Deep Foundations.
ASTM D5882-16: Standard Test Method for Low-Strain Impact Integrity Testing of Deep Foundations.
7. Konfigurasi Standar
Berdasarkan ilustrasi konfigurasi pada PDF, paket perangkat mencakup:
Unit High Strain Pile Bearing Tester.
Kabel pengujian regangan tinggi sepanjang 20 meter.
Transduser regangan sebanyak 3 buah.
Akselerometer piezoelektrik, 2 buah dengan kabel 5 meter.
Tas kabel.
Adaptor daya, 2 buah, 8,4 V 5 A.
Perangkat toolkit, termasuk USB, pita ukur, kunci pas, dan kunci inggris.
Baut ekspansi.

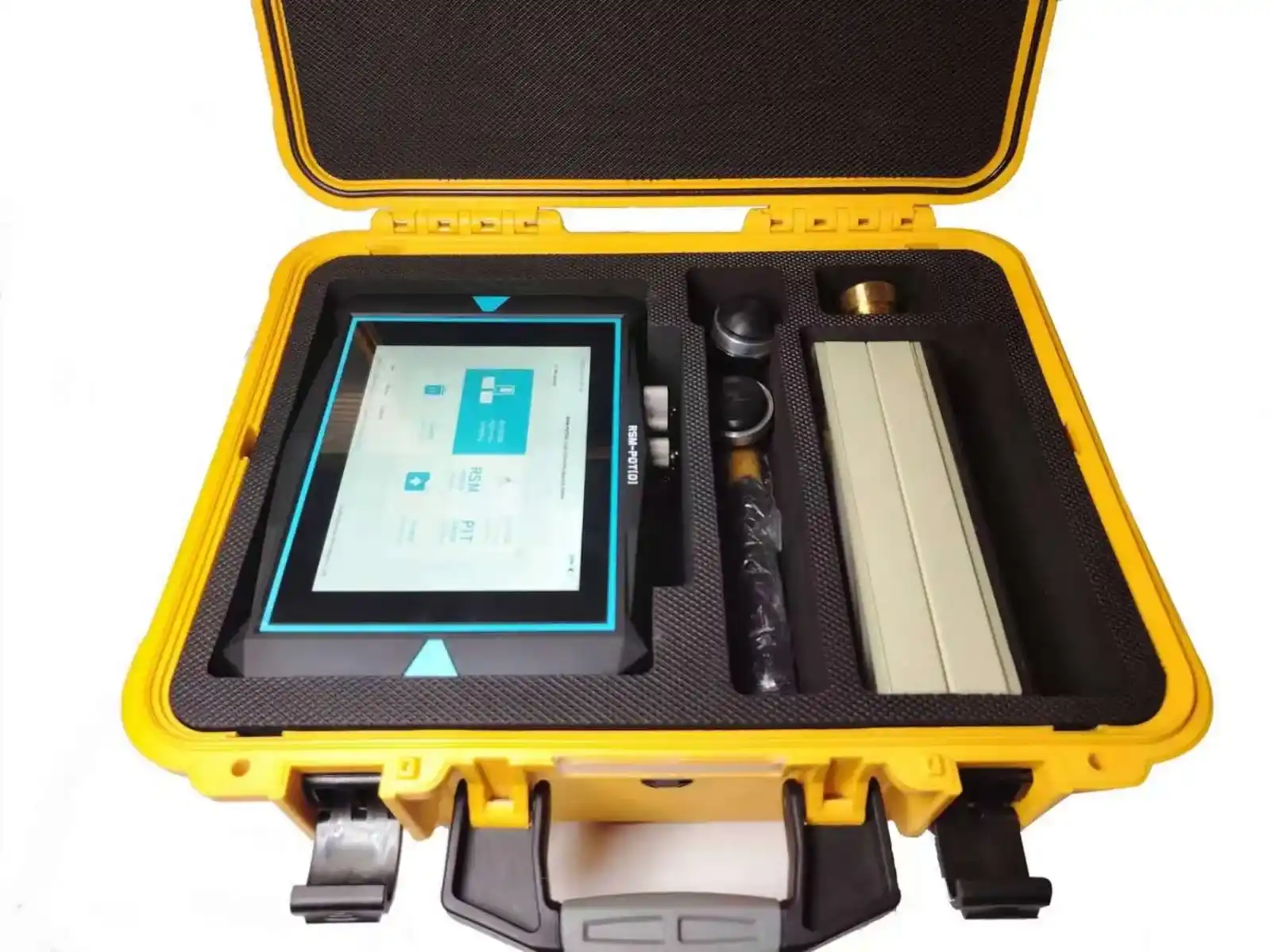

Kotak penyimpanan alat.
Perangkat lunak Superdog & RSM-CAPWAP, akselerometer dengan kabel 5 meter untuk PIT, serta palu ditunjukkan sebagai perlengkapan opsional sesuai konfigurasi pada dokumen.
8. Aplikasi
High Strain Pile Bearing Tester RSM dapat digunakan pada proyek pembangunan gedung, jembatan, jalan tol, dan infrastruktur lainnya yang menggunakan fondasi tiang. Alat ini membantu pengujian daya dukung, evaluasi integritas tiang, analisis tegangan, serta pemantauan proses pemancangan untuk mendukung pengendalian mutu pekerjaan fondasi. Baca Juga : Testing & Measuring Instruments
