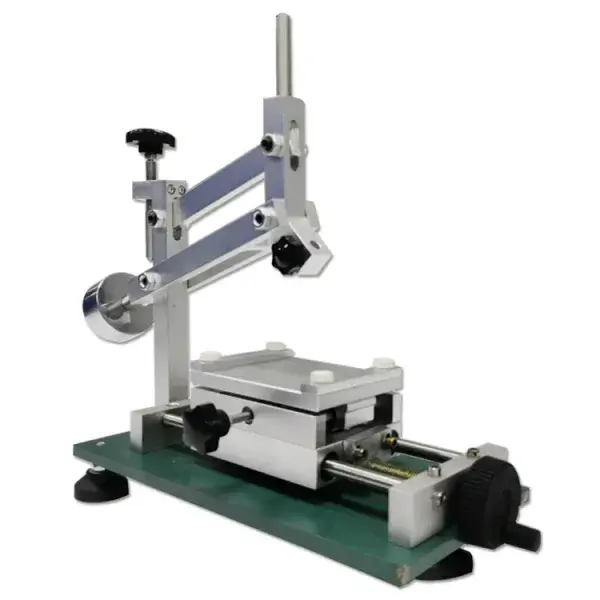

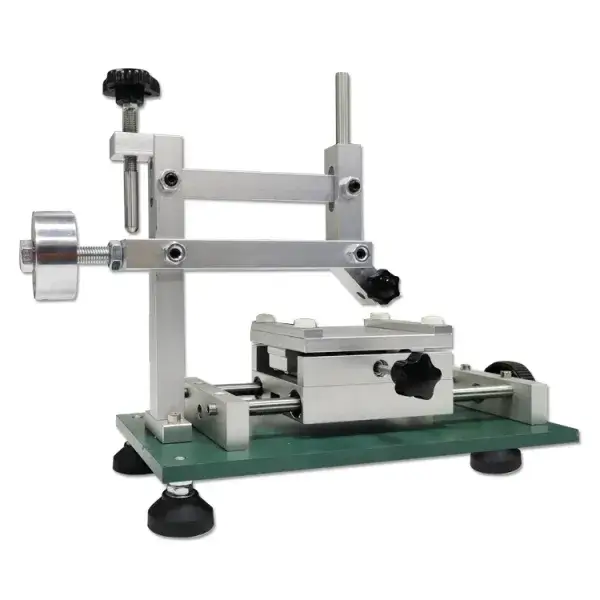

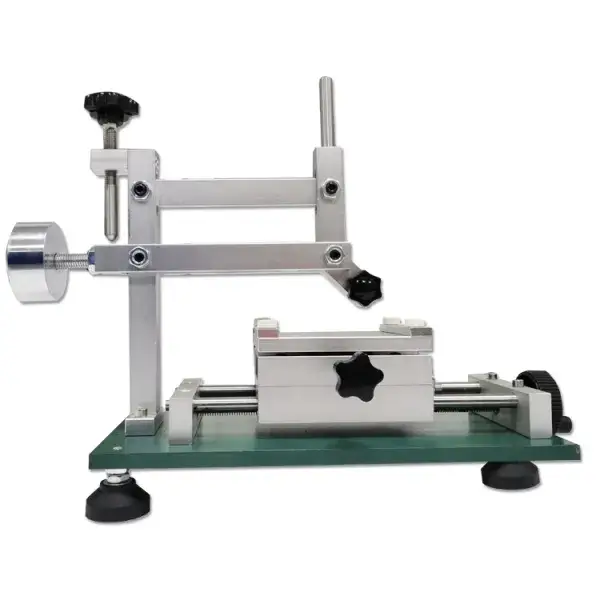

Hardness Testing Pencil Tester QHQ

Deskripsi

Hardness Testing Pencil Tester QHQ – Alat Uji Kekerasan Lapisan dengan Metode Pensil (Pencil Hardness Tester)

Deskripsi Produk:
Hardness Testing Pencil Tester QHQ adalah sebuah alat atau mesin uji kekerasan yang dirancang khusus untuk mengukur kekerasan permukaan lapisan (coating), seperti cat, pelapis, atau finish, pada berbagai substrat material. Beroperasi berdasarkan metode gores pensil yang terstandarisasi, alat ini memberikan penilaian objektif dan kuantitatif terhadap ketahanan lapisan terhadap goresan. Sangat cocok digunakan dalam industri manufaktur, otomotif, elektronik, dekoratif, dan kontrol kualitas untuk memastikan konsistensi dan performa lapisan produk akhir.

Karakteristik & Keunggulan:

• Aplikasi Luas: Dirancang khusus untuk menguji kekerasan lapisan cat, pelapis, atau finishing pada beragam material dasar seperti logam, kayu, plastik, bahan dekoratif, kulit sintetis, kaca, dan lainnya.

• Metode Terstandarisasi: Metode uji kekerasan pensil mengikuti standar internasional yang diakui, termasuk ASTM D3363, ISO 15184, BS 3900-E19, dan ECCA T4-1, sehingga menjamin hasil yang komparabel dan dapat dipercaya.

• Pengukuran Objektif: Alat ini mengukur dan mengevaluasi kekerasan permukaan material berdasarkan skala kekerasan pensil standar (6B hingga 6H). Hal ini memungkinkan pengguna untuk menentukan secara tepat tingkat ketahanan gores (scratch resistance) dari lapisan produk yang diuji, menggantikan penilaian subjektif dengan metode manual.

• Pengoperasian Terkontrol: Dilengkapi dengan platform uji yang kecepatannya dapat diatur, serta beban uji yang tetap, sehingga menghasilkan kondisi pengujian yang konsisten dan dapat direproduksi untuk akurasi maksimal.

Spesifikasi Teknis:

• Sudut Pengujian (Pensil terhadap Permukaan): 45° (sudut tetap standar)

• Rentang Skala Kekerasan Pensil: 13 Tingkat, menggunakan pensil uji China standar (6B, 5B, 4B, 3B, 2B, B, HB, H, 2H, 3H, 4H, 5H, 6H)

• Berat Total Alat: Sekitar 10 kg

• Beban Uji (Test Load): 500g / 750g / 1000g (tergantung konfigurasi standar, biasanya 500g, 750g, dan 1000g atau kombinasi lainnya)

• Kecepatan Gerak Platform Uji: 1 – 5 mm/detik, dapat disesuaikan secara presisi

• Tampilan Kecepatan: Tachometer digital untuk pemantauan kecepatan motor secara real-time

Prosedur Pengujian Standar:

1. Persiapan Pensil: Raut pensil uji menggunakan rautan khusus hingga grafit memanjang sekitar 5mm. Kemudian, ratakan ujung grafit secara tegak lurus di atas kertas amplas 400 grit hingga permukaannya rata dan tajam sempurna.

2. Pemasangan Pensil: Masukkan pensil yang telah disiapkan ke dalam holder (penjepit) pada alat uji. Pastikan pensil menonjol sepanjang 5mm dan terkunci dengan kuat.

3. Penempatan Sampel: Letakkan sampel material berlapis pada platform uji dan jepit dengan fixture untuk mencegah pergerakan. Letakkan alat uji di atas permukaan sampel.

4. Pengaturan Kecepatan: Atur kecepatan platform uji ke tingkat yang diinginkan (disarankan mulai dari kecepatan rendah) menggunakan kontrol kecepatan.

5. Pelaksanaan Uji: Tekan tombol start. Pensil akan bergerak maju secara linear dengan kecepatan konstan, menggores permukaan sampel. Pengujian akan berhenti secara otomatis setelah mencapai jarak gores yang telah ditetapkan.

6. Evaluasi Hasil: Amati goresan yang terbentuk pada lapisan. Kekerasan lapisan dilaporkan sebagai tingkat kekerasan pensil tertinggi yang tidak menyebabkan goresan permanen (cut) pada lapisan.

Panduan Pemilihan Pensil:
Disarankan untuk memulai pengujian dengan pensil ber-kekerasan menengah (seperti HB atau H). Berdasarkan hasil awal (apakah menggores atau tidak), lanjutkan dengan pensil yang lebih lunak atau lebih keras secara bertahap hingga ditemukan pensil terkeras yang tidak menggores lapisan. Pastikan untuk membedakan antara goresan (scratch) yang menghilangkan material dan coretan (mark) yang hanya meninggalkan bekas grafit dan dapat dibersihkan.

Konfigurasi Standar (Standard Package):

• 1 Unit Mesin/ Alat Uji Kekerasan Pensil Listrik (QHQ)

• 1 Set Pensil Uji Standar China (13 batang, 6B s/d 6H)

• 3 Buah Beban Uji (Biasanya 500g, 750g, 1000g)

• 1 Buah Kabel Power/ Listrik

• 1 Buah Buku Panduan Penggunaan (Manual)

• 1 Buah Rautan Pensil Khusus dan Amplas 400 grit

Instruksi Keselamatan & Persiapan:

• Pastikan alat diletakkan pada permukaan yang rata dan horizontal sebelum memulai pengujian untuk menghindari pembebanan tidak merata.

• Sebelum menyalakan alat, atur kontrol kecepatan ke posisi minimum. Setelah mesin hidup, sesuaikan kecepatan secara bertahap sesuai kebutuhan prosedur uji.

• Jepit sampel dengan sangat kuat pada fixture yang disediakan. Sampel yang longgar dapat menyebabkan hasil pengujian tidak akurat dan berbahaya.

Pemeliharaan dan Perawatan:
Lakukan perawatan berkala untuk memastikan kinerja optimal dan memperpanjang usia pakai alat:

• Pembersihan Eksterior: Bersihkan body dan panel alat secara rutin dengan kain lembut yang sedikit dibasahi (jangan semprotkan cairan langsung). Untuk noda membandel, gunakan pembersih ringan yang sesuai.

• Pembersihan Fixture dan Komponen: Bersihkan fixture penjepit sampel dari debu atau sisa material secara berkala untuk memastikan cengkeraman yang kuat dan presisi.

• Pelumasan (Lubrikasi): Lumasi semua bagian penghubung mekanis, poros, dan rel bantalan linier (linear bearing) dengan grease industri berkualitas setiap dua minggu sekali. Pastikan untuk membersihkan sisa pelumas lama sebelum memberikan pelumas baru.

• Penyimpanan: Simpan alat di tempat kering dan bebas debu. Simpan pensil uji dalam kotaknya untuk mencegah kerusakan ujung. Baca Juga : Civil Engineering Inspection
