Deskripsi

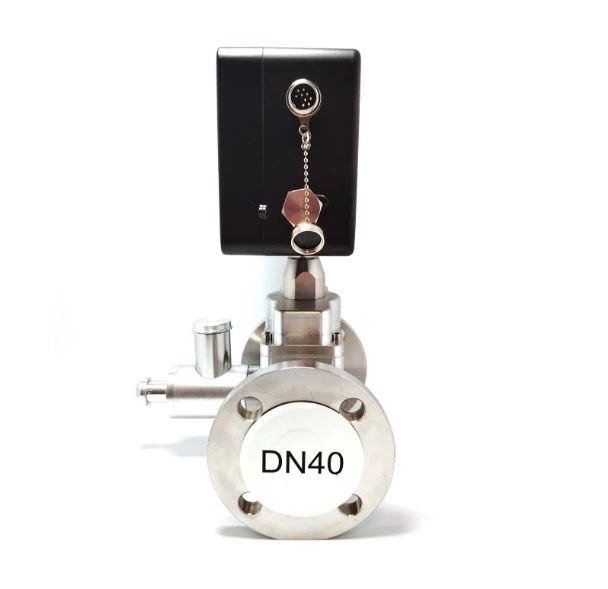

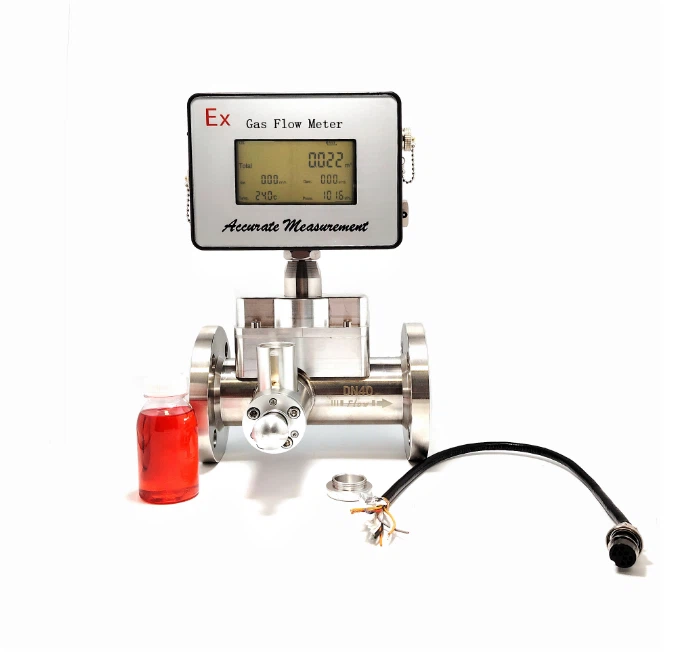

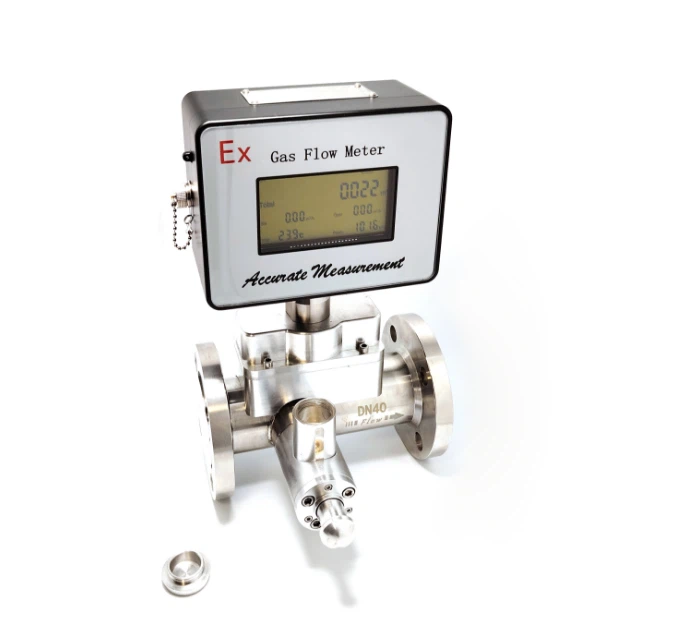

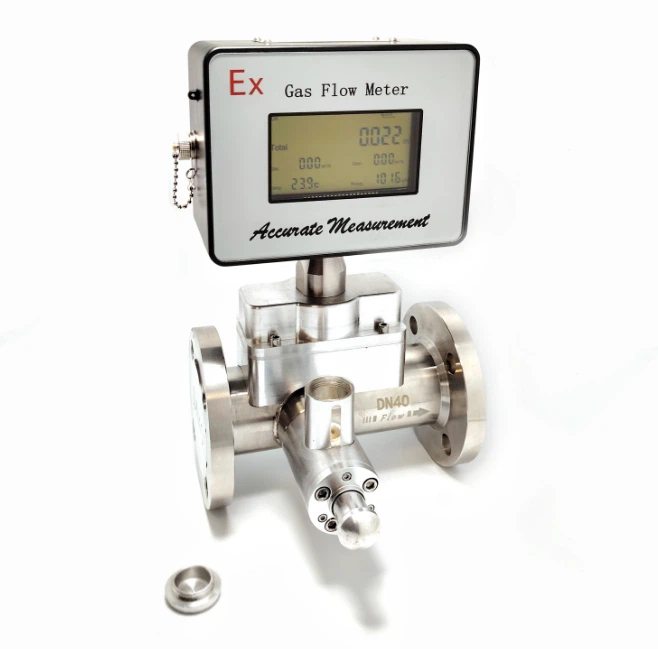

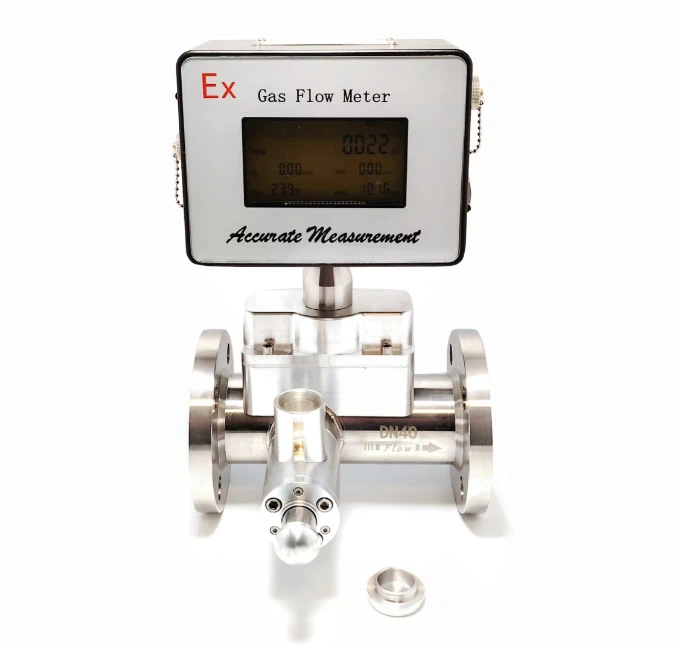

Gas Turbine Flow Meter
Deskripsi Produk
Gas Turbine Flow Meter adalah alat ukur aliran gas yang terintegrasi dengan fungsi pengukuran debit, tekanan, dan suhu secara simultan. Instrumen ini mampu melakukan kompensasi otomatis terhadap tekanan, temperatur, serta faktor kompresibilitas gas, sehingga menghasilkan data pengukuran yang lebih akurat dan stabil. Dengan berbagai mode output sinyal dan sensitivitas rendah terhadap gangguan aliran fluida, alat ini широко digunakan dalam pengukuran gas pada berbagai sektor industri seperti gas alam, gas batubara, industri kimia, farmasi, minyak bumi, tekstil (printing & dyeing), pertambangan, dan metalurgi.
Prinsip Kerja
Ketika fluida gas masuk ke dalam flow meter, aliran akan diratakan (rectified) dan dipercepat oleh komponen penyearah yang terintegrasi di bagian inlet. Sudut antara bilah turbin dan arah aliran gas menghasilkan torsi yang menyebabkan turbin berputar setelah mengatasi gaya gesek dan hambatan fluida. Dalam rentang aliran tertentu, kecepatan putaran turbin berbanding lurus dengan laju aliran volume gas.
Berdasarkan prinsip induksi elektromagnetik, sensor magnetik akan mendeteksi sinyal pulsa yang sebanding dengan laju aliran gas. Sinyal tersebut kemudian diproses melalui tahap penguatan, penyaringan, dan pembentukan sinyal, sebelum dikombinasikan dengan data dari sensor suhu dan tekanan. Selanjutnya, mikroprosesor dalam sistem akan menghitung dan menampilkan nilai laju aliran serta total volume gas secara langsung pada layar LCD.
Fitur Utama
- Menggunakan turbin berbahan paduan berkualitas tinggi dengan stabilitas aliran yang baik serta ketahanan terhadap korosi
- Dilengkapi bearing impor berkualitas tinggi dengan umur pakai panjang
- Ruang pengukuran terpisah dari ruang ventilasi untuk meningkatkan keamanan alat
- Mampu mengukur suhu, tekanan, dan laju aliran gas secara bersamaan serta melakukan kompensasi otomatis
- Menampilkan volume gas kumulatif dalam kondisi standar (Pb = 101.325 kPa, Tb = 293.15 K)
- Rentang pengukuran luas (Qmax/Qmin ≥ 20:1), repeatability baik, dan akurasi tinggi hingga kelas 1.0 / 1.5
- Kehilangan tekanan kecil dan laju aliran awal rendah (hingga 0.6 m³/jam)
- Mendukung koreksi non-linear 6 titik secara cerdas
- Sensor suhu dan tekanan terintegrasi dengan desain kompak dan tampilan modern
- Memiliki sertifikasi tahan ledakan (explosion-proof) dengan standar Exd IIBT6 dan Exia II CT6 serta tingkat perlindungan IP65
- Konsumsi daya rendah, menggunakan baterai lithium 3.6V 10Ah yang dapat beroperasi lebih dari 3 tahun
- Data koefisien alat dan total akumulasi aliran tetap tersimpan meskipun terjadi pemadaman listrik hingga lebih dari 10 tahun, Baca Juga : Testing & Measuring Instruments
