Gas Alarm Controller QD6000II
Deskripsi Produk
Gas Alarm Controller QD6000II adalah panel kontrol alarm gas multi-titik (multi-point monitoring) yang dirancang untuk memantau konsentrasi gas di udara secara terpusat. Alat ini dapat dihubungkan dengan beberapa detektor gas sekaligus untuk mendeteksi berbagai jenis gas yang berbeda dalam satu sistem monitoring.
Controller ini mendukung berbagai metode koneksi dengan menyediakan tiga jalur cabang (three-point line) dan dua jalur bus (two-bus interface), sehingga kompatibel dengan berbagai jenis detektor gas.
Sistem ini menggunakan mikroprosesor sebagai unit kontrol utama serta sensor presisi tinggi, sehingga memiliki sensitivitas tinggi dan respon cepat. Ketika konsentrasi gas di lingkungan mencapai atau melebihi batas alarm yang telah ditentukan, alat akan secara otomatis mengaktifkan alarm suara dan visual (lampu) sebagai peringatan dini.
Selain itu, controller ini dapat mengaktifkan sistem kontrol eksternal seperti kipas ventilasi, exhaust fan, atau perangkat keselamatan lainnya, untuk mencegah terjadinya kecelakaan seperti keracunan gas, ledakan, dan kebakaran, sehingga dapat melindungi keselamatan manusia dan aset industri.
Fitur & Keunggulan
- Sistem monitoring gas multi-titik (multi channel)
- Dapat terhubung dengan berbagai jenis detektor gas
- Alarm suara dan visual otomatis saat terjadi kebocoran gas
- Respon cepat dan sensitivitas tinggi
- Mendukung berbagai metode wiring (2-wire, 3-wire, 4-wire)
- Dapat mengontrol perangkat eksternal (exhaust, alarm, dll)
- Penyimpanan data alarm hingga 65.000 record
- Mendukung upgrade memori dengan kartu tambahan
- Output sinyal fleksibel (4–20mA, RS485, bus system)
Parameter Teknis
Spesifikasi Umum

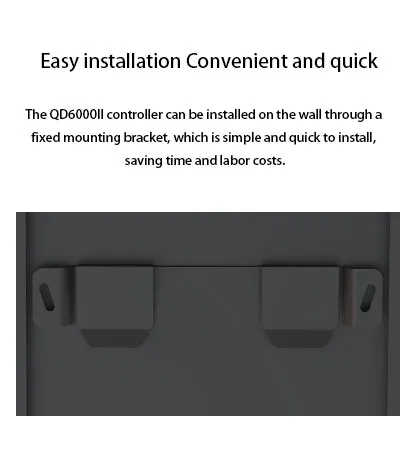

- Metode Instalasi: Indoor, wall-mounted (dipasang di dinding)
- Waktu Respon: ≤ 30 detik
- Mode Tampilan: Layar LCD + alarm suara & lampu
Kondisi Lingkungan Kerja
- Suhu Operasional: -10°C hingga +50°C
- Kelembaban: ≤ 93% RH
Spesifikasi Listrik
- Catu Daya Utama: AC 220V ±15%, 50Hz ±1%
- Daya Tanpa Beban: ≤ 10W
- Tegangan Output ke Detektor: DC 24V ±10%
- Alarm Tegangan Rendah (Standby): DC 21V ±1V
Spesifikasi Fisik
- Dimensi: 320 × 206 × 86 mm
- Berat: ± 4.25 kg (termasuk kabel)
Koneksi & Komunikasi
- Jarak Komunikasi: ≤ 1000 meter
- Interface Upload: 1 port RS485
- Jenis Interface Detektor:
- 4-bus system
- 2-bus system
- 3-wire (three-point line)
(Jumlah detektor tergantung konfigurasi sistem)
Kebutuhan Kabel
- 4-wire: ≥ RVVP 4×1.5 mm²
- 3-wire: ≥ RVVP 3×1.5 mm²
- 2-wire: ≥ RVVP 2×1.5 mm²
Output & Kontrol
- Output Kontak Kontrol:
- 2 set kontak relay pasif
- 1 set sinyal pulsa DC 24V
- 1 set sinyal pulsa AC 220V
- Output Sinyal:
- 4–20mA
- RS485
- Sistem bus
Penyimpanan Data
- Menyimpan hingga 65.000 data alarm
- Dapat diperluas dengan kartu memori tambahan
Catatan
Gas Alarm Controller QD6000II sangat cocok digunakan untuk sistem keamanan gas di:
- Pabrik industri
- Kilang minyak & gas
- Gudang bahan kimia
- Area produksi
- Gedung komersial, Baca Juga : Gas Monitor System
