Ferroscan System TP709

Deskripsi

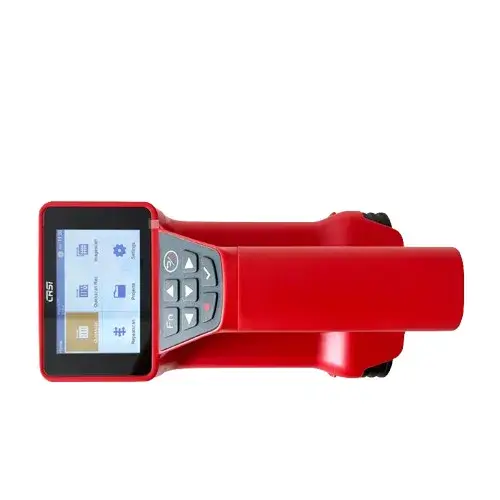

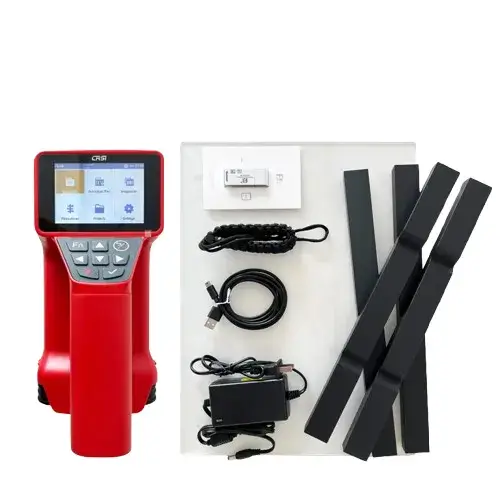

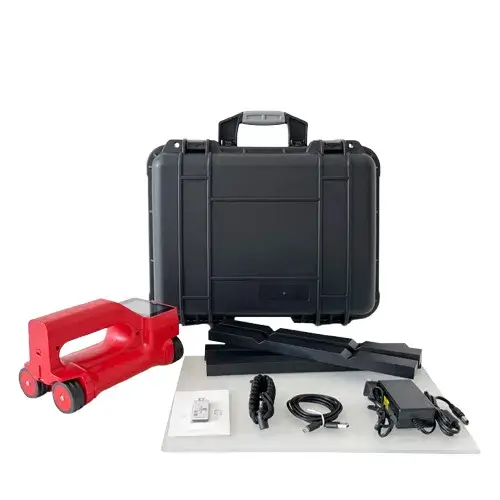

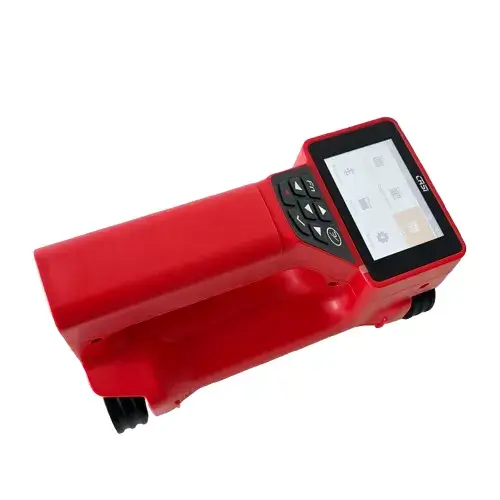

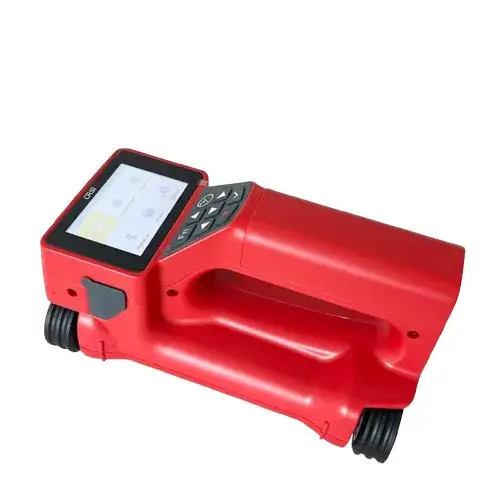

Ferroscan System TP709

Ferroscan System TP709 adalah alat canggih yang digunakan untuk melihat dan menganalisis bagian dalam beton bertulang. Alat ini bisa menampilkan gambar susunan besi tulangan di dalam beton, termasuk jumlah besi, jarak antar besi, dan ketebalan lapisan pelindungnya. Alat ini tetap bisa bekerja dengan baik meskipun besi tulangan rapat, miring, atau ada sengkang (hoop bar), sehingga hasilnya tetap akurat dan bisa dipercaya.

Fitur Utama

• Tampilan Langsung dengan Gambar Visual
  Menampilkan susunan besi tulangan dari atas dan potongan samping, sehingga bisa langsung dianalisis di lokasi.

• Pengukuran Kedalaman yang Akurat
  Menggunakan sistem pintar untuk mengetahui seberapa dalam posisi besi dan ketebalan lapisan pelindungnya.

• Bisa Memindai Area Luas
  Dengan sensor yang lebar, proses pemindaian jadi lebih cepat dan mudah untuk area beton yang besar.

• Perekaman Data Real-Time
  Hasil pemindaian bisa langsung direkam dan disimpan untuk keperluan dokumentasi dan analisis.

• Fungsi Tambahan untuk Analisis Data
  Termasuk fitur untuk melihat tingkat kelulusan hasil, pengujian ulang di titik tertentu, serta pilihan jalur pemindaian yang bisa diatur sesuai kebutuhan. Baca Juga : Rebar Scanner TP-200G

Spesifikasi Teknis

• Tampilan Gambar: Menampilkan warna sesuai ketebalan pelindung, posisi dan jarak antar tulangan.

• Jangkauan Ketebalan Pelindung: 0–210 mm (semakin besar diameter besi, semakin dalam alat bisa mendeteksi).

• Diameter Besi Tulangan: Dari Ø6 mm hingga Ø50 mm.

• Akurasi Posisi: ±1 mm atau 1% dari kedalaman sebenarnya.

• Jarak Maksimal Pemindaian: Hingga 50 meter, bisa real-time dan direkam.

• Pengujian Ulang di Titik Tetap: Bisa dilakukan 1–6 kali, hasilnya disajikan dalam bentuk tabel.

• Ukuran Grid Pemindaian: 600×600 mm atau 1200×1200 mm, bisa dipilih sesuai kebutuhan.

• Penggabungan Gambar: Data hasil pemindaian dari beberapa area bisa disatukan menggunakan software.

• Filter Data: Rentang 0–200 mm untuk membuang data yang tidak relevan.

• Jenis Komponen: Bisa digunakan untuk berbagai jenis struktur bangunan.

• Pilihan Jalur Pemindaian: 1 sampai 7 jalur yang bisa dipilih.

• Fungsi Statistik: Menampilkan posisi tulangan, ketebalan pelindung, dan tingkat kelulusan.

• Kapasitas Penyimpanan: Minimal 32 GB, bisa ditambah dengan kartu SD.

• Koneksi Data: USB 2.0, bisa digunakan sebagai pembaca kartu (card reader), kecepatan transfer hingga 4 MB/s.

• Layar Tampilan: Layar sentuh kapasitif TFT LCD beresolusi 480×320 piksel.

• Daya: Menggunakan baterai isi ulang (tegangan 7.1–8.4V), bisa digunakan hingga 24 jam nonstop.

• Perlindungan Alat: IP54 – tahan debu dan percikan air.

• Ukuran Alat: 240 × 132 × 135 mm.

• Berat: 1,2 kg.

Kondisi Penggunaan

• Suhu Operasi: -10°C hingga 50°C

• Suhu Penyimpanan: 25°C hingga 60°C

• Kelembaban Udara Maksimal: ≤ 90%

Kelebihan Ferroscan TP709

• Menampilkan gambar visual tata letak tulangan secara langsung (top view & sectional view)

• Akurat, bahkan untuk tulangan miring, rapat, atau di dekat sengkang

• Pemindaian cepat di area luas dengan sensor lebar

• Rekaman data real-time untuk dokumentasi dan analisis

• Dilengkapi fungsi statistik seperti deviasi, tingkat kelulusan, dan pengujian ulang

• Layar sentuh berwarna yang mudah digunakan

• Baterai tahan lama, bisa digunakan hingga 24 jam

• Ringan dan portabel, cocok untuk pekerjaan lapangan
