Direct Shear Test Machine EDJ-1

Deskripsi

Direct Shear Test Machine EDJ-1, EDJ-1 / ZQB-4 / DSJ-3 / ZYY-3

Direct Shear Test Machine digunakan untuk menentukan kekuatan geser tanah. Dalam berbagai permasalahan teknik sipil, seperti perencanaan fondasi, dinding penahan tanah, jembatan pelat, pipa, dan sheet pile, nilai sudut gesek dalam dan kohesi tanah merupakan parameter penting yang harus diketahui. Pengujian geser langsung memberikan metode yang cepat dan efektif untuk memperkirakan parameter-parameter tersebut, khususnya pada tanah tanpa kohesi (cohesionless soils). Baca Juga : Physical Measurement

Pengujian ini dilakukan sesuai dengan prosedur standar laboratorium yang diacu pada:

• ASTM D3080

• BS 1377:7

• AASHTO T236

• NF P094071-1/2

Model & Spesifikasi

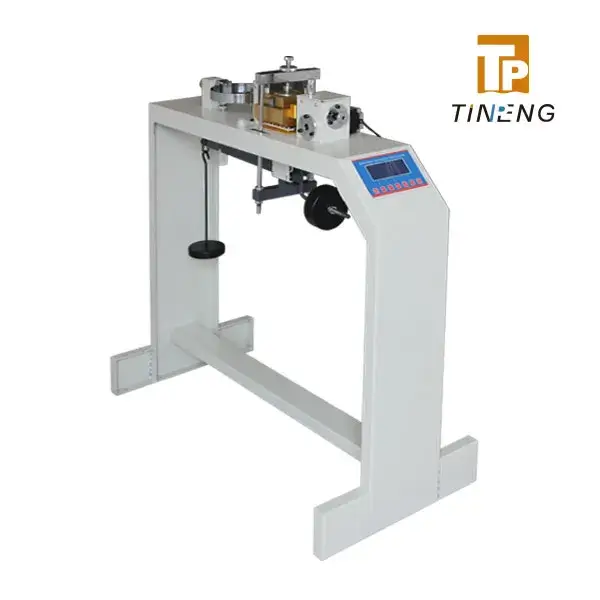

Direct Shear Test Machine EDJ-1

Mesin geser langsung dengan kontrol regangan, terdiri dari kotak geser, wadah sampel tanah, unit pembebanan, proving ring, dan dial gauge (dipesan terpisah) untuk mengukur deformasi geser dan perubahan volume. Kotak geser berbentuk persegi dua bagian digunakan sebagai wadah sampel standar.

• Beban vertikal maksimum: 400 kPa

• Pilihan beban vertikal: 50, 100, 200, 300, 400 kPa

• Berat ekuivalen: 1.275, 2.55, 5.1, 7.65, 10.2 kg

• Rasio tuas: 1:12

• Gaya geser horizontal maksimum: 1.2 kN

• Luas sampel: 30 cm², tinggi 2 cm

• Kecepatan geser: 0.02, 0.8, 2.4 mm/menit

• Daya: 220V ±10%, 50Hz

• Dimensi: 850 × 550 × 1100 mm

• Berat: 40 kg

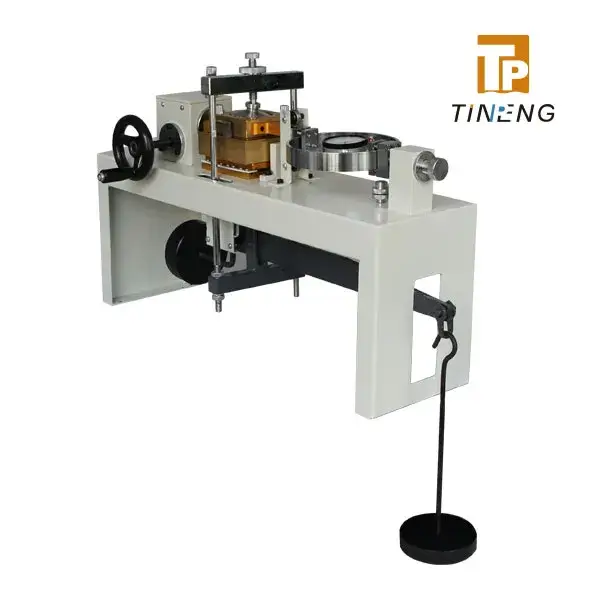

ZQB-4 (Ringan & Portabel)

Versi portabel dengan pengoperasian manual, cocok untuk penggunaan di lapangan.

• Luas sampel: 30 cm² × tinggi 2 cm

• Beban vertikal: 50, 100, 200, 300, 400 kPa

• Rasio tuas: 1:12

• Gaya geser maksimum: 1.2 kN

• Berat ekuivalen: 1.275, 2.55, 5.1, 7.65, 10.2 kg

• Sumber daya: manual

DSJ-3 (Empat Sampel Sekaligus)

Mesin uji geser langsung yang dapat menguji 4 sampel secara bersamaan dengan kecepatan variabel dan pengaturan digital.

• Beban vertikal: 50, 100, 200, 300, 400 kPa

• Rasio tuas: 1:12

• Jumlah kotak geser: 4

• Gaya geser maksimum: 1.2 kN

• Luas sampel: 30 cm², tinggi 2 cm

• Kecepatan geser: variabel tanpa langkah (stepless), kontrol digital

• Daya: <100W, 220V ±10%, 50Hz

• Dimensi: 680 × 740 × 1050 mm

• Berat: 200 kg

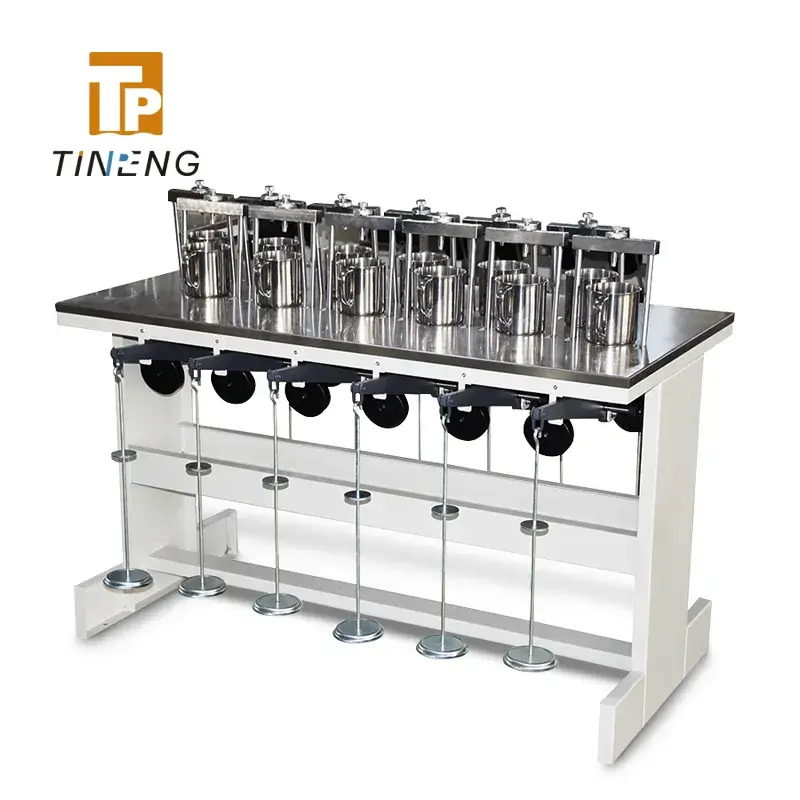

ZYY-3 (Uji Massal – 12 Kotak Geser, 36 Sampel Sekaligus)

Dirancang untuk pengujian massal geser langsung dengan kapasitas 12 kotak geser yang dapat menguji hingga 36 sampel sekaligus.

• Beban vertikal: 50, 100, 200, 300, 400 kPa

• Rasio tuas: 1:12

• Gaya maksimum: 1.2 kN

• Metode beban: beban berat (weights)

• Luas sampel: 30 cm²

• Jumlah wadah: 12 kotak geser (36 sampel)

• Dimensi: 760 × 880 × 1100 mm

• Berat: 220 kg (termasuk beban)
