Deskripsi

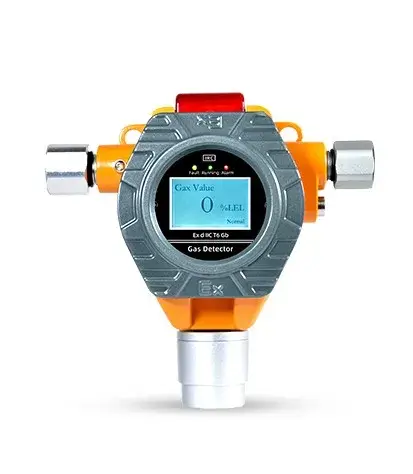

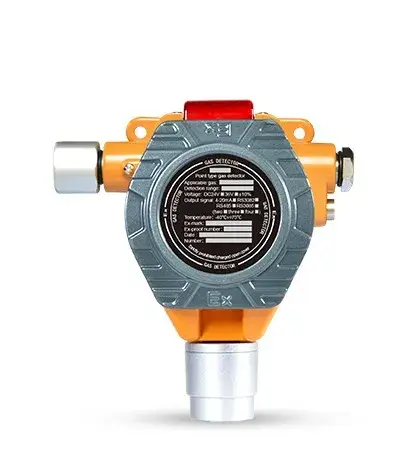

GT/GTYQ-S100 Detektor Gas Tipe Titik
Prinsip Deteksi:
Menggunakan berbagai teknologi deteksi, termasuk katalitik, semikonduktor, infrared, dan PID (Photoionization Detector), untuk mendeteksi keberadaan gas dengan presisi tinggi.
Mode Pengambilan Sampel:
Gas dideteksi melalui metode difusi alami, di mana sensor menangkap gas yang menyebar secara alami di sekitarnya.
Rentang Deteksi:
– Gas mudah terbakar (LEL): 3 % hingga 100 % LEL
– Gas tertentu: 0 hingga **** PPM (disesuaikan dengan tipe gas)
– Oksigen (O₂): 0 hingga 30 % VOL
Tingkat Resolusi:
– 1 % LEL untuk gas mudah terbakar
– 1 PPM atau 0,1 PPM (tergantung gas dan konfigurasi)
Kesalahan Pengukuran:
±3 % FS (Full Scale)
Deskripsi Produk:
GT/GTYQ-S100 adalah Detektor Gas Tetap berjenis single gas yang dikembangkan berdasarkan standar nasional dan persyaratan teknis mutu produk. Instrumen ini mampu memberikan alarm suara dan cahaya di lokasi, menampilkan konsentrasi gas secara real-time, serta dapat dikalibrasi dan diatur menggunakan remote control infra merah tanpa perlu membuka casing, sehingga memudahkan pemeliharaan dan pengaturan parameter.

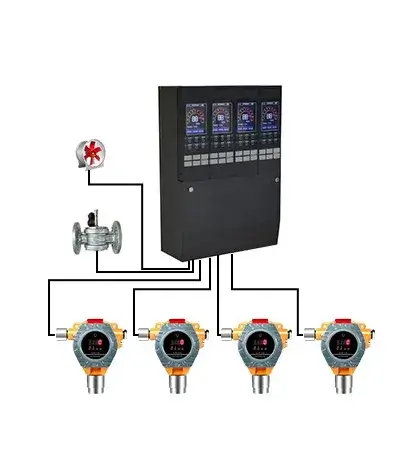

Detektor GT-S100 mengubah sinyal perubahan konsentrasi gas bocor menjadi sinyal listrik yang dapat dikirimkan. Alat ini mendukung dua opsi output: sinyal analog *3-kawat 4–20 mA* atau komunikasi digital *4-kawat RS485*, yang menawarkan jarak transmisi panjang dengan ketahanan terhadap interferensi.
GT/GTYQ-S100 banyak digunakan dalam lingkungan industri untuk mendeteksi kebocoran gas mudah terbakar, gas beracun, berbahaya, serta kadar oksigen.
Fitur dan Keunggulan:
– Alarm visual dan suara di lokasi

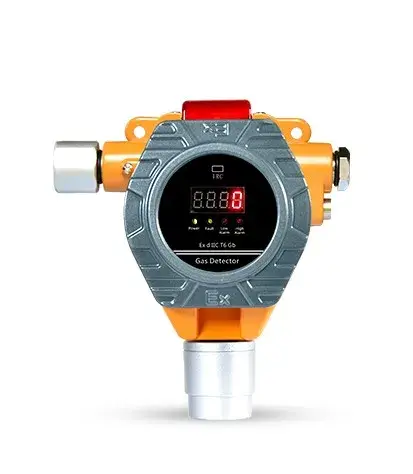

– Tampilan LCD/LED real-time
– Kalibrasi dan pengaturan via remote infra merah tanpa buka casing
– Output fleksibel (4–20 mA atau RS485)
– Tahan terhadap interferensi dan jarak transmisi hingga 1000 m
– Desain eksplosion-proof dan proteksi IP66 untuk lingkungan keras
– Konsumsi daya rendah (≤3 W)
– Dikembangkan dan diproduksi oleh Henan Zhong An Electronic Detection Technology Co., Ltd.
Parameter Teknis Lengkap:
– Prinsip Deteksi: Katalitik, semikonduktor, infrared, PID
– Gas yang Dideteksi: Gas mudah terbakar, gas beracun & berbahaya, oksigen
– Mode Sampling: Difusi alami
– Rentang Deteksi: (3–100) % LEL; (0–30) % VOL; 0–**** PPM
– Kesalahan Pengukuran: ±3 % FS
– Indikator Status: LCD dan LED
– Mode Kalibrasi/Pengaturan: Remote control infra merah
– Suhu Operasi:
– Gas mudah terbakar: –40 °C hingga 70 °C
– Gas beracun: –20 °C hingga 50 °C
– Kelembapan Relatif: ≤93 % RH
– Sertifikasi Explosion-proof: Ex ia IIC T6 Ga
– Tingkat Proteksi: IP66
– Nomor Sertifikasi Explosion-proof: CLEx24.1033X
– Sumber Daya: DC24V ±10 %
– Sinyal Output: 4–20 mA atau RS485
– Konsumsi Daya: ≤3 W
– Ulir Pemasangan: G1/2
– Dimensi Kabel: ≥1,5 mm² × 3 (untuk 4–20 mA) atau ≥1,5 mm² × 4 (untuk RS485)
– Jarak Transmisi: ≤1000 m
– Kisaran Tekanan Operasi: 86 kPa hingga 106 kPa
Daftar Parameter Gas Umum yang Dapat Dideteksi:
| Gas yang Dideteksi | Rentang Ukur | Rentang Opsional | Resolusi | Waktu Respons |
|---|---|---|---|---|
| LEL (Gas Mudah Terbakar) | 0–100% LEL | 0–100% VOL (Infrared/katalitik) | 1% LEL / 1% VOL | ≤10 s |
| Karbon Monoksida (CO) | 0–1000 PPM | 0–500/2000/5000 PPM | 0,1/1 PPM | ≤10 s |
| TVOC | 0–100 PPM | 0–100 PPM | 0,1/1 PPM | ≤15 s |
| Hidrogen (H₂) | 0–100% LEL | 0–1000 PPM | 1% LEL / 1 PPM | ≤15 s |
| Gas Alam | 0–100% LEL | 0–100% LEL | 1% LEL | ≤10 s |
| Oksigen (O₂) | 0–30% VOL | 0–30% / 0–100% VOL | 0,1% VOL | ≤10 s |
| Ozon (O₃) | 0–10 PPM | 0–20/100 PPM | 0,01/0,1 PPM | ≤15 s |
| Hidrogen Sulfida (H₂S) | 0–100 PPM | 0–50/200/1000 PPM | 1/0,1 PPM | ≤10 s |
| Metana (CH₄) | 0–100% LEL | 0–100% VOL | 1% LEL / 1% VOL | ≤10 s |
| Fluorin (F₂) | 0–10 PPM | 0–1/10 PPM | 1/0,1 PPM | ≤15 s |
| Hidrogen Klorida (HCl) | 0–20 PPM | 0–20/50/100 PPM | 0,01/0,1 PPM | ≤15 s |
| Nitrogen (N₂) | 0–30% VOL | 0–30% VOL / 100% VOL | 0,1% LEL / 1 PPM | ≤10 s |
| Klorin (Cl₂) | 0–20 PPM | 0–10/100 PPM | 0,1 PPM | ≤15 s |
| Amonia (NH₃) | 0–100 PPM | 0–50/500/1000 PPM | 1/0,1 PPM | ≤15 s |
| Oksida Nitrogen (NOₓ) | 0–20 PPM | 0–50/1000 PPM | 0,1/1 PPM | ≤15 s |
| Formaldehida (CH₂O) | 0–20 PPM | 0–50/100 PPM | 1/0,1 PPM | ≤15 s |
| Sulfur Dioksida (SO₂) | 0–20 PPM | 0–50/1000 PPM | 0,1/1 PPM | ≤15 s |
| Nitrik Oksida (NO) | 0–250 PPM | 0–500/1000 PPM | 1 PPM | ≤15 s |
| Nitrogen Dioksida (NO₂) | 0–20 PPM | 0–50/1000 PPM | 0,1/1 PPM | ≤15 s |
| Fosfin (PH₃) | 0–20 PPM | 0–20/100 PPM | 0,1 PPM | ≤15 s |
| Akrilonitril | 0–100 PPM | 0–100 PPM | 0,1/1 PPM | ≤15 s |
| Karbon Dioksida (CO₂) | 0–5000 PPM | 0–1%/5%/10% VOL (Infrared) | 1 PPM / 0,01% VOL | ≤15 s |
| Hidrogen Fluorida (HF) | 0–10 PPM | 0–1/10/50/100 PPM | 0,01/0,1 PPM | ≤15 s |
| Xilena/Toluena | 0–20 PPM | 0–5/10/50/100 PPM | 0,01/0,1 PPM | ≤15 s |
| Etilen Oksida (C₂H₄O) | 0–100 PPM | 0–100 PPM | 1/0,1 PPM | ≤15 s |
Untuk gas lain dan rentang pengukuran khusus, silakan hubungi kami langsung!, Baca Juga : Gas Detection & Industrial Safety Systems
