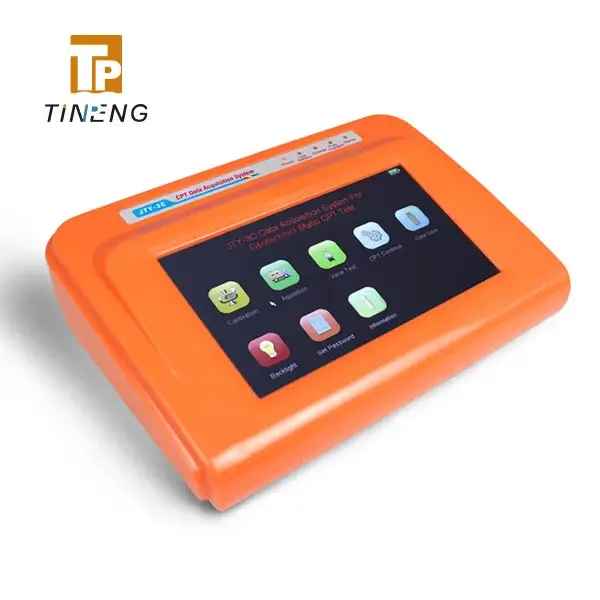

Data Acquisition System JTY-3C
Sistem Akuisisi Data JTY-3C adalah perangkat modern untuk mendukung uji penetrasi konus statis (Static Cone Penetration Test / CPT), yang secara internasional diakui sebagai metode standar lapangan untuk mengukur daya dukung tanah dan tahanan gesek tanah.
Dirancang sebagai generasi baru sistem akuisisi data, JTY-3C menggabungkan kinerja tinggi, daya tahan, dan kemudahan penggunaan dalam satu perangkat portabel. Sistem ini tidak memerlukan komputer portabel atau adaptor tambahan, sehingga dapat dipasang langsung pada mesin CPT di lokasi, serta mudah dibawa menggunakan kotak kemasan yang ringkas.
Layar sentuh intuitifnya memudahkan pembacaan data kapan saja dan di mana saja, sementara data yang terkumpul dapat diunduh langsung ke USB flashdisk untuk penyimpanan, pemetaan, atau analisis lebih lanjut menggunakan perangkat lunak geoteknik. Baca Juga :Â Water Quality Tester
Catatan: Mesin CPT dan probe dipesan secara terpisah.
Fitur Utama Data Acquisition System JTY-3C
Akuisisi data berkepadatan tinggi untuk parameter Qc (Ps), Fs, nilai u, serta nilai Cu dari uji geser baling-baling (vane shear).
Layar LCD berukuran besar menampilkan kurva konus dan kurva dinding samping secara real-time, dengan pengaturan skala proporsional yang dapat disesuaikan sesuai kondisi tanah.
Fungsi lanjutan pengumpulan data: memungkinkan pemanggilan kembali kurva yang tersimpan untuk melanjutkan akuisisi hingga kedalaman desain yang diinginkan.
Fitur pengeditan data: pengguna dapat memanggil kembali data kurva lubang yang tersimpan untuk dilakukan pengeditan atau modifikasi.
Port USB terintegrasi untuk menghasilkan file data berformat teks, yang dapat dihubungkan ke PC untuk pemetaan atau pemrosesan lanjutan menggunakan perangkat lunak survei geologi teknik.
Fungsi alarm: pengguna dapat mengatur nilai batas alarm untuk peringatan otomatis.
Layar backlight untuk kemudahan penggunaan di malam hari atau kondisi pencahayaan rendah.
Spesifikasi Teknis
| Parameter | Detail |
|---|---|
| Kesalahan akuisisi nilai Qc, Fs | < 1% |
| Tegangan keluaran | 7,4 V |
| Tegangan pengisian | AC 220 V atau DC 12 V |
| Kapasitas baterai berdaya tinggi | 4 Ah |
| Arus pengisian | 450 mA |
| Waktu pengisian | ±13 jam |
| Waktu operasi | 6–8 jam pengumpulan data |
| Kedalaman akuisisi per lubang | ≤ 100 m |
| Kapasitas penyimpanan data lubang | 600 |
| Kapasitas penyimpanan data (double bridge) | 3 × 2856 m |
| Dimensi | 420 × 320 × 130 mm |
| Berat | 4,5 kg |
Pilihan CPT Probe & Harga (harga berlaku jika dibeli bersama mesin):
Single-Bridge Probe – Cone-01: Rp 2.898.000
Double-Bridge Probe – Cone-02/A, Cone-02/B: Rp 6.398.000
Three-Bridge Probe – Cone-03: Rp 29.498.000
