Deskripsi

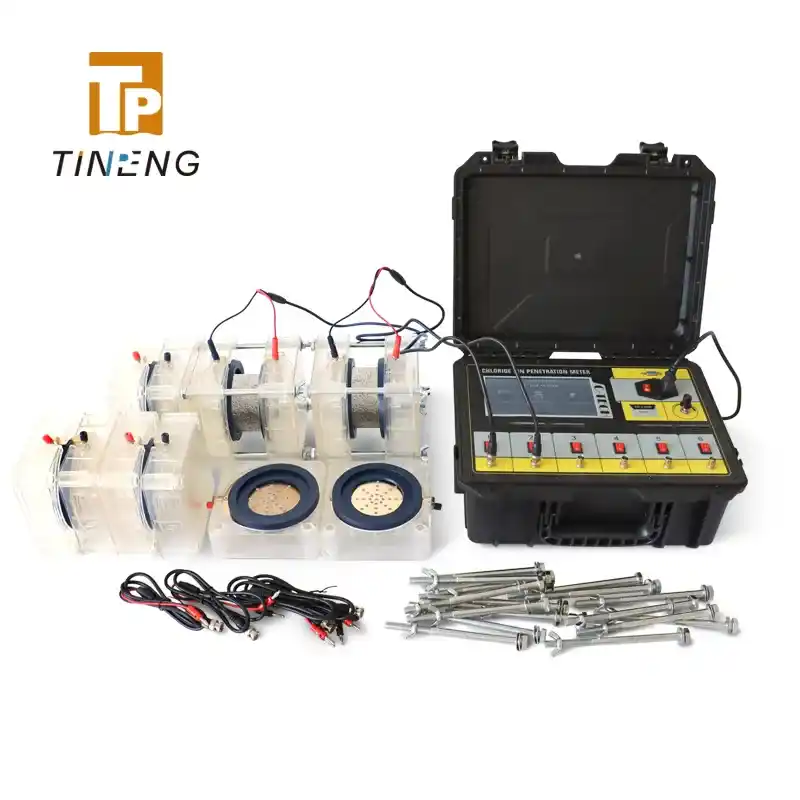

Chloride Ion Penetration Meter DTL-A
Chloride Ion Penetration Meter DTL-A adalah alat uji yang digunakan untuk mengevaluasi tingkat permeabilitas (daya tembus) ion klorida pada beton. Pengujian ini sangat penting untuk menilai ketahanan dan durabilitas beton, terutama terhadap korosi yang disebabkan oleh penetrasi ion klorida.
Metode pengujian dilakukan dengan cara mengukur jumlah arus listrik yang melewati sampel beton (core atau silinder beton). Dalam pengujian ini, diberikan perbedaan potensial listrik (tegangan) pada kedua ujung spesimen:
- Ujung negatif direndam dalam larutan natrium klorida (NaCl)
- Ujung positif direndam dalam larutan natrium hidroksida (NaOH)
Jumlah total muatan listrik yang mengalir (dalam satuan Coulomb) akan diukur. Nilai ini menunjukkan tingkat ketahanan beton terhadap penetrasi ion klorida—semakin kecil nilai Coulomb, semakin baik kualitas beton tersebut.
Standar Pengujian
- ASTM C1202
- AASHTO T277
Metode Pengukuran
Pengujian menggunakan metode:
- Sistem closed loop dengan tegangan konstan 60V DC
- Arus listrik yang mengalir diukur dan diintegrasikan terhadap waktu
- Hasil pengukuran digunakan untuk menentukan nilai electric flux (Coulomb)
Fitur Utama
- Sistem kontrol menggunakan komputer tertanam (embedded system)
- Dilengkapi fungsi penyimpanan data saat listrik padam
- Performa stabil, akurasi tinggi, dan konstruksi berkualitas
- Layar LCD dengan tampilan real-time, fungsi cetak, dan analisis data
- Dapat digunakan tanpa PC (standalone) sehingga cocok untuk pengujian lapangan
- Komunikasi RS232 dengan software PC untuk:
- Pembuatan grafik kurva
- Analisis data
- Cetak laporan pengujian
- Dilengkapi proteksi hubung singkat otomatis untuk keamanan alat
- Fixture menggunakan material impor dengan presisi tinggi dan mudah digunakan
- Mampu menguji beberapa sampel sekaligus:
- 2 grup (6 sampel)
- 3 grup (9 sampel)
- 4 grup (12 sampel)
- 5 grup (16 sampel)
- Sudah termasuk mesin vacuum saturation pintar (all-in-one)

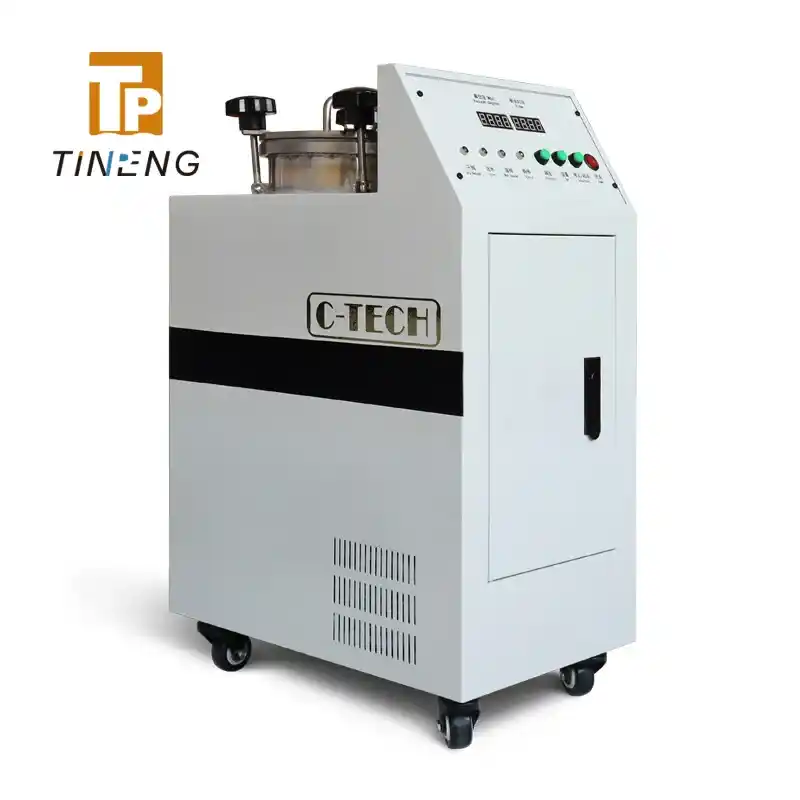

Vacuum Saturation Machine (Mesin Vakum Saturasi Beton)
Mesin ini digunakan untuk proses saturasi (perendaman) sampel beton secara vakum, yang merupakan tahap penting sebelum pengujian penetrasi ion klorida maupun uji koefisien difusi.
Alat ini banyak digunakan pada:
- Proyek rel kereta api
- Struktur laut dan pesisir
- Bendungan & konstruksi hidrolik
- Jembatan dan terowongan
- Bangunan industri dan sipil
Fungsi utamanya meliputi:
- Desain durabilitas beton
- Kontrol kualitas produksi
- Proses penerimaan proyek (quality acceptance)
Merupakan salah satu peralatan wajib di laboratorium uji durabilitas beton dan lembaga penelitian.
Keunggulan:
- Menggunakan teknologi internasional terkini
- Sistem berbasis mikroprosesor dengan kontrol otomatis penuh
- Dapat dioperasikan secara manual maupun otomatis
- Desain bodi stainless steel tahan korosi
- Kapasitas hingga 12 sampel beton dalam satu kali pengujian
- Pengoperasian mudah dan efisien
Spesifikasi Teknis
🔹 Parameter Umum
- Kemampuan uji: Beton semen Portland C30 – C50
- Channel pengujian: 6 / 9 / 12 / 16 channel (opsional)
- Lingkungan kerja:
- Suhu: 0 – 50°C
- Kelembaban: ≤ 75%
- Error pengukuran: < 1%
- Akurasi:
- Tegangan: ± 0.1 V
- Arus: ± 1 mA
- Tegangan kerja: AC 220V / DC 60V
- Arus kerja: 0 – 360 mA
🔹 Dimensi & Berat
- Unit utama (Host):
385 × 345 × 145 mm — 5 kg - Sel spesimen (6 set):
440 × 350 × 210 mm — 9 kg - Total berat sistem:
± 46 kg (termasuk vacuum saturation machine)
Spesifikasi Vacuum Saturation Machine
- Volume: 10 Liter
- Akurasi vakum: ± 0.001 MPa
- Daya: 300 Watt
- Sumber listrik: AC 220V
- Tegangan kontrol: DC 5V
- Tegangan transmitter: DC 24V
- Dimensi: 750 × 680 × 400 mm
- Berat: 32 kg
✅ Kesimpulan
DTL-A Chloride Ion Penetration Meter adalah solusi lengkap untuk pengujian durabilitas beton dengan:
- Akurasi tinggi
- Sistem otomatis modern
- Dukungan pengujian multi-sampel
- Dilengkapi vacuum saturation machine
Sehingga sangat ideal digunakan untuk:
👉 Laboratorium konstruksi
👉 Proyek infrastruktur
👉 Universitas & lembaga riset, Baca Juga : Concrete Tester
