Deskripsi

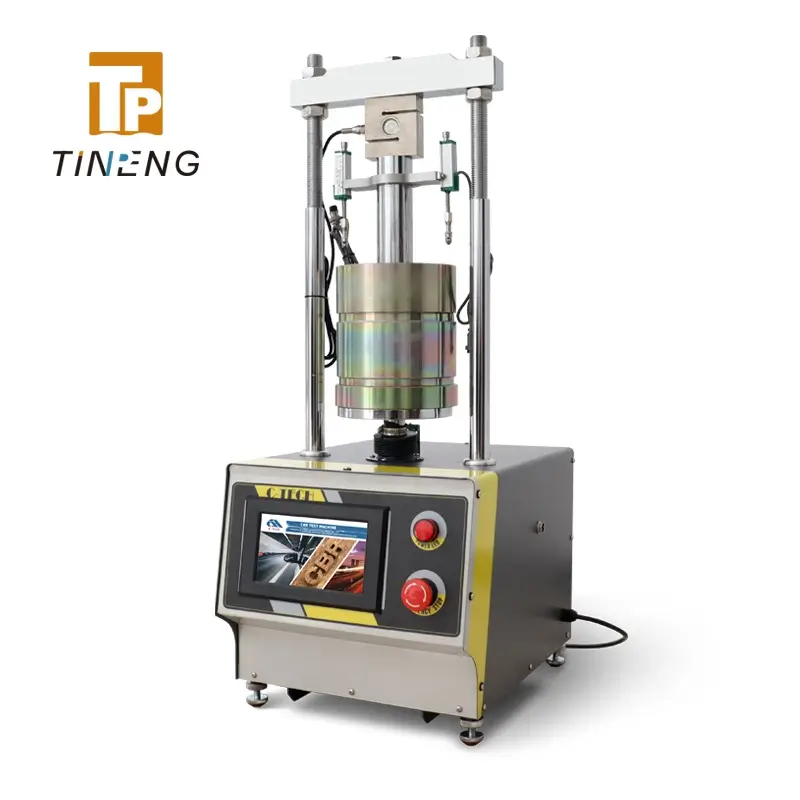

CBR Test Machine CTM-02

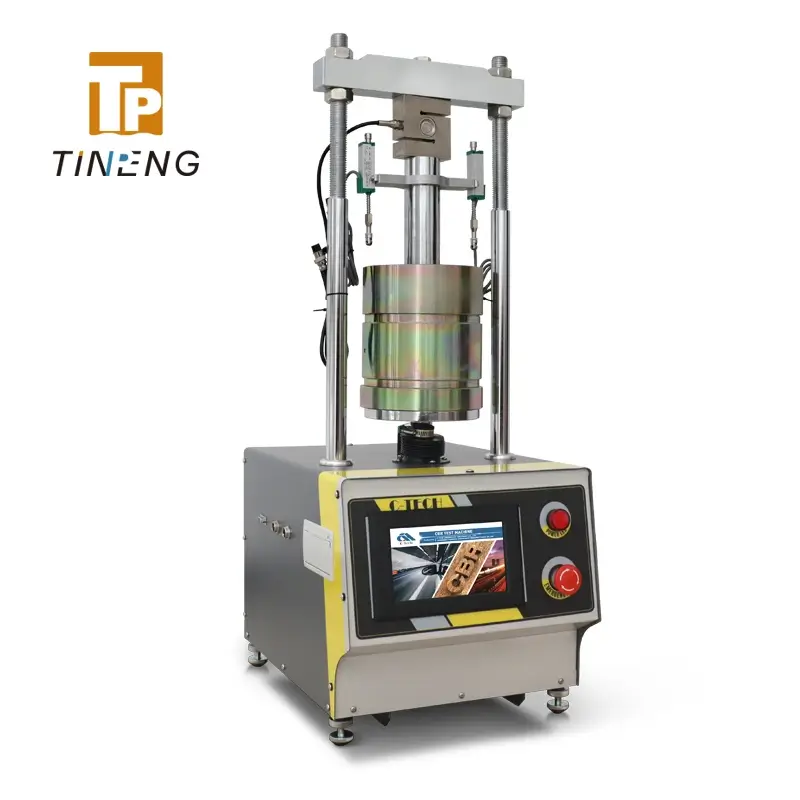

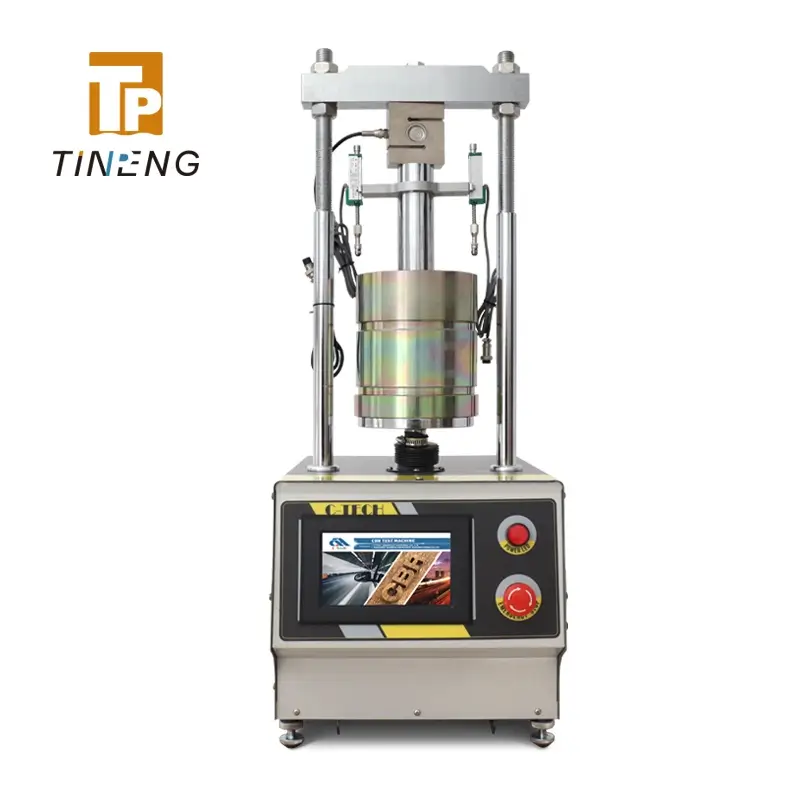

Mesin uji CBR otomatis CTM-02 adalah perangkat laboratorium canggih yang dirancang khusus untuk melakukan pengujian California Bearing Ratio (CBR). Alat ini digunakan untuk mengevaluasi kekuatan dan daya dukung tanah pada lapisan bawah (subgrade) serta material lapisan pondasi (base course) dengan ukuran partikel tanah kurang dari 40 mm. Dengan menggunakan sistem kontrol servo motor, mesin ini mampu memberikan kestabilan dan presisi yang tinggi selama proses pengujian berlangsung.

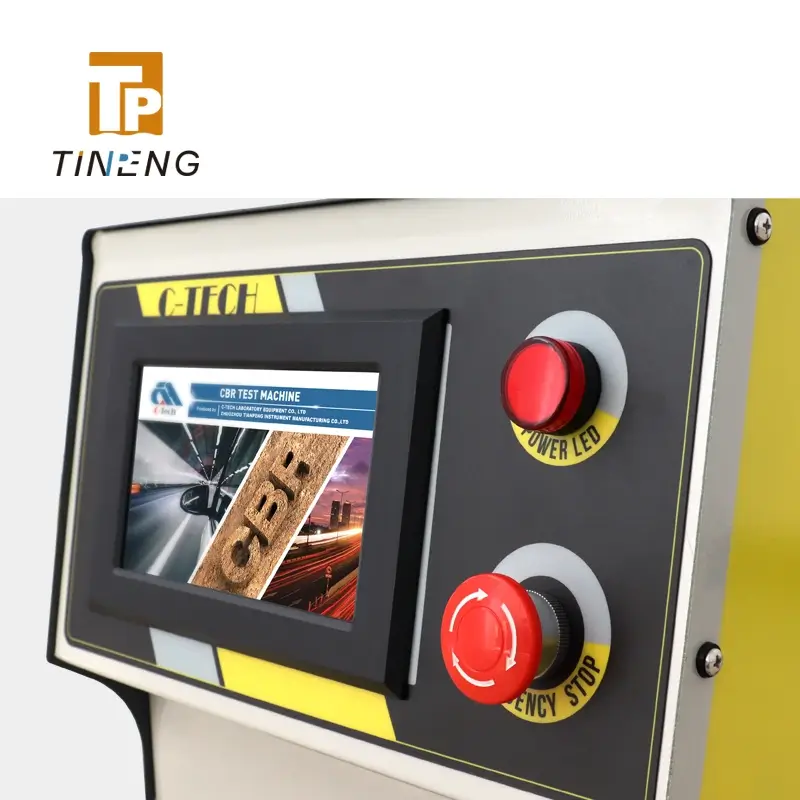

Fitur utama dari CTM-02 adalah layar sentuh berukuran 7 inci yang menampilkan parameter uji dan data hasil pengujian secara real-time. Hal ini memudahkan operator dalam mengatur, memantau, dan merekam hasil pengujian dengan cepat dan efisien, sehingga meningkatkan produktivitas serta akurasi pengujian di laboratorium.
Catatan Penting: Cetakan CBR (CBR mould) tidak termasuk dalam paket mesin dan harus dipesan secara terpisah sesuai kebutuhan pengujian.
Standar Pengujian yang Dipenuhi
Mesin ini memenuhi berbagai standar pengujian internasional yang berlaku, antara lain:
BS 1377, 1924 (British Standard)
EN 13286-47 (European Norm)
ASTM D1883 (American Society for Testing and Materials)
AASHTO T193 (American Association of State Highway and Transportation Officials)
Standar-standar ini memastikan hasil pengujian yang dapat dipercaya dan diakui secara luas dalam berbagai proyek konstruksi dan penelitian tanah.
Deskripsi dan Fungsi Utama CBR Test Machine CTM-02
Mesin uji CBR otomatis CTM-02 digunakan secara luas dalam laboratorium pengujian tanah untuk menentukan kekuatan relatif lapisan tanah yang akan menjadi dasar jalan atau struktur bangunan. Penggunaan servo motor sebagai penggerak beban memungkinkan penyesuaian kecepatan beban secara presisi dan stabil dari 1 hingga 5 mm per menit sesuai standar pengujian CBR.
Pengoperasian yang mudah dan intuitif berkat layar sentuh memudahkan pengguna untuk melakukan kalibrasi, monitoring, serta pengambilan data pengujian secara akurat. Sensor perpindahan dengan resolusi tinggi (0,01 mm) memastikan pengukuran penetrasi batang uji sangat detail dan akurat, sehingga hasil uji CBR dapat diandalkan untuk analisis teknik sipil. Baca Juga :Â Wireless Glove Integrity Tester
Parameter Teknis
Beban maksimum: 50 kN
Tingkat presisi beban: 0,001 kN
Kecepatan beban: 1 – 5 mm/menit (dapat disesuaikan)
Diameter ujung batang penetrasi: 50 mm
Dimensi cetakan uji (CBR mould): Diameter 152 mm x Tinggi 177,8 mm

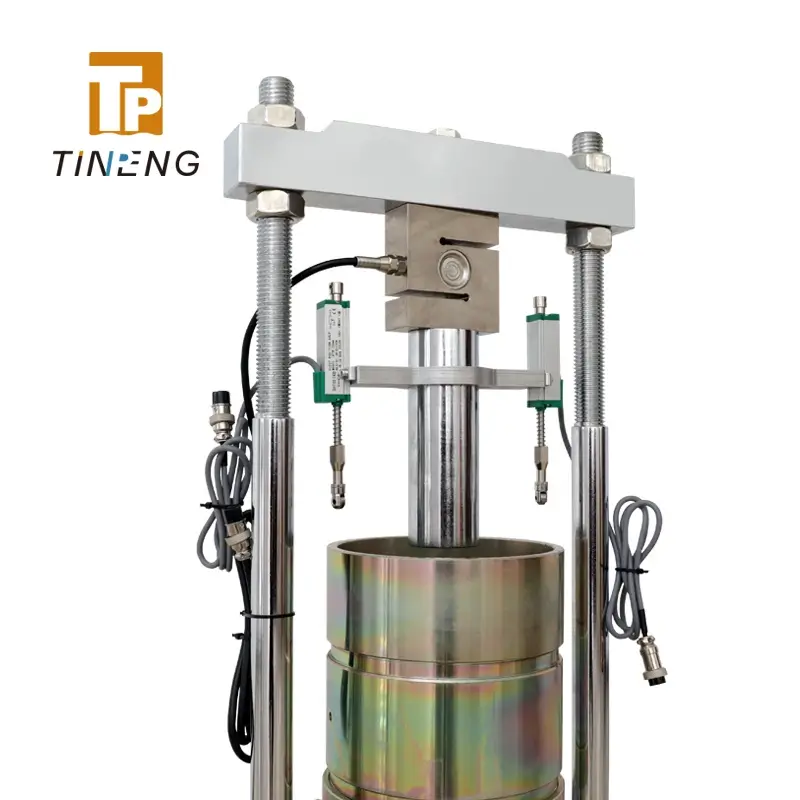

Sensor perpindahan: Rentang 0 – 25 mm, resolusi 0,01 mm, linearitas 0,3%
Dimensi keseluruhan mesin: 34 cm (lebar) x 45 cm (dalam) x 88 cm (tinggi)
Sumber daya listrik: 220 V, 50 Hz, daya 500 W
Berat:
Bersih: 88 kg
Kotor (termasuk kemasan): 105 kg
Daftar Harga CBR Mould dan Aksesori
Harga yang tercantum berlaku jika pembelian dilakukan bersamaan dengan mesin.
| No | Deskripsi | Kode Produk | Harga (Rp) |
|---|---|---|---|
| 1 | CBR mould lengkap dengan collar dan perforated base plate | 34-T0090 | 2.235.000 |
| 2 | Spacer disc dengan pegangan “T” | 34-T0091 | 1.578.000 |
| 3 | Annular surcharge weight | 34-T0094 | 788.000 |
| 4 | Slotted surcharge weight | 34-T0095 | 805.000 |
| 5 | Cutting edge | 34-T0098 | 689.000 |
| 6 | Solid CBR base (实心) | 34-T0097 | 1.058.000 |
| 7 | Straight edge | 34-T0099 | 588.000 |
| 8 | CBR mould body dengan base plate | 34-T0090/B | 2.578.000 |
| 9 | CBR mould dengan tiga plugs collar | 34-T0090/BC | 2.388.000 |
| 10 | “C” spanner (扳手) | 34-T0090/B6 | 758.000 |
| 11 | Split surcharge weight | 34-T0095/B | 778.000 |
| 12 | Dial gauge tripod | 34-T0093 | 1.098.000 |
| 13 | Aluminium swell plate | 34-T0092/A | 758.000 |
| 14 | Proctor mould | 33-T0070/E | 2.258.000 |
| 15 | Proctor mould | 33-T0071/E | 2.288.000 |
| 16 | Proctor rammer | 33-T0075/E | 2.258.000 |
| 17 | Proctor rammer | 33-T0076/E | 2.298.000 |
Harga bisa berubah sewaktu waktu
Aksesori Tambahan (Harus Dipesan Terpisah)
Untuk melengkapi fungsi pengujian, tersedia beberapa aksesori yang bisa dipesan secara terpisah, antara lain:
34-T0093: Tripod untuk dial gauge (alat pengukur perpindahan manual)
34-T0092/A: Pelat swell berbahan aluminium
34-T0092/B: Pelat swell berbahan kuningan (brass)
34-T0095/B: Beban surcharge split dengan pilihan berat 2 kg atau 2,27 kg
Mesin uji CBR CTM-02 ini merupakan solusi ideal untuk laboratorium pengujian tanah yang membutuhkan alat dengan akurasi tinggi, kemudahan penggunaan, serta hasil yang sesuai standar internasional. Jika Anda membutuhkan informasi lebih lanjut atau penyesuaian spesifikasi, silakan hubungi kami. Baca juga ; Civil Engineering Inspection
