Alat Uji Triaxial Semi Otomatis TSZ-1T

Deskripsi

Alat Uji Triaxial Semi Otomatis TSZ-1T merupakan sistem pengujian tanah modern yang menggabungkan teknologi mekanik, elektronik, kontrol otomatis, dan sensor digital dalam satu perangkat terpadu. Alat ini dirancang untuk mengukur kekuatan geser dan karakteristik deformasi tanah sesuai dengan standar internasional.

Standar Pengujian:

• ASTM D4767

• ASTM D2850

• ASTM D2166/D2166M

Sistem ini terdiri dari Rangka Beban Triaxial (Triaxial Loading Frame), Pengontrol Tekanan dan Volume Canggih (Advanced Pressure Volume Controller / APVC), Sel Triaxial, berbagai sensor pengukuran, perangkat pengendali suhu, serta perangkat lunak AdvancedGeoLAB®.
Rangka Triaxial dan Pengontrol Tekanan-Volume dilengkapi dengan layar LCD grafis dan tombol panel, yang dapat dioperasikan secara manual maupun dikendalikan melalui komputer.

Modul Pengendalian Uji

• Modul akuisisi data

• Uji kejenuhan tekanan balik (Back Pressure Saturation Test)

• Uji konsolidasi searah dan konsolidasi berbeda arah (Pre-contact Test)

• Uji tidak terkonsolidasi-tak teralirkan (U-U Test)

• Uji terkonsolidasi-tak teralirkan (C-U Test)

• Uji terkonsolidasi-teralirkan (C-D Test)

Rangka Beban Triaxial

Rangka triaxial dirancang dengan kekakuan tinggi, operasi halus, dan tingkat kebisingan rendah. Ditenagai oleh motor stepper yang digerakkan melalui sistem roda gigi cacing (worm gear) untuk menghasilkan gerakan yang stabil.
Dilengkapi batas atas dan bawah otomatis untuk keamanan, serta sensor perpindahan presisi tinggi untuk mengukur deformasi aksial dan sensor beban untuk mengukur gaya aksial.
Fitur perlindungan beban berlebih akan menghentikan alat secara otomatis jika gaya aksial melebihi batas sensor.

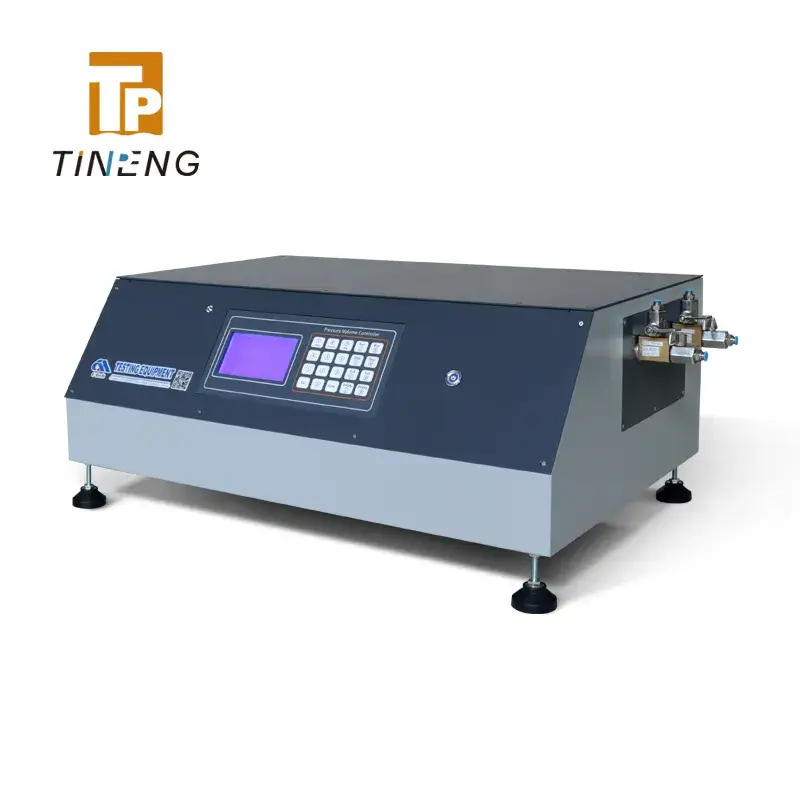

Pengontrol Tekanan dan Volume Canggih (APVC)

Perangkat ini mudah digunakan dan merupakan solusi ideal bagi laboratorium geoteknik modern.
Ketika digunakan bersama rangka triaxial dan perangkat lunak komputer, alat ini dapat bekerja sebagai sistem uji triaxial otomatis penuh, atau digunakan secara mandiri (stand-alone).
Setiap unit dilengkapi antarmuka komputer, transduser tekanan dan volume internal yang telah dikalibrasi sebelumnya.
Alat ini mampu menghasilkan tekanan hingga 2 MPa dan mengukur volume hingga 60 ml dengan ketelitian 0,001 ml.

Sel Triaxial

Sel triaxial terdiri atas alas, cincin tengah, penutup atas, dinding samping, dan batang beban, yang terhubung dengan batang penjepit cepat (quick clamp) untuk memudahkan pembongkaran.
Bagian dasar dilengkapi tiga port saluran untuk sambungan tekanan pori, tekanan sel (confining pressure), dan tekanan balik (back pressure). Baca Juga : Corrosion Meter

Spesifikasi Teknis

Rangka Beban Triaxial TSZ-1T

Pengontrol Tekanan & Volume TPS-PVC-1

Sel Triaxial TPS-YLS50
