Deskripsi

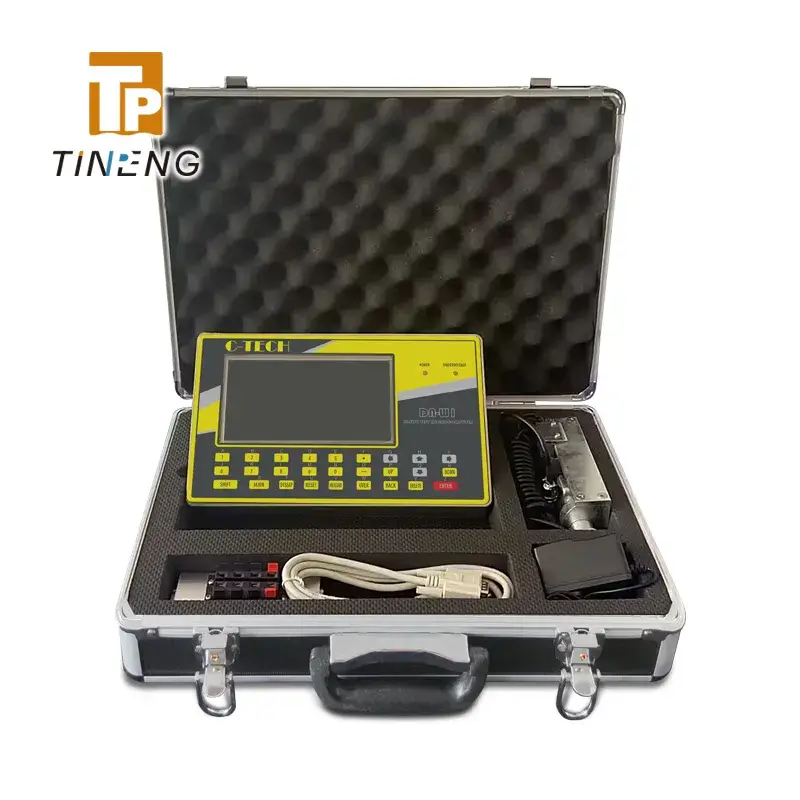

Alat Sistem Akuisisi Data DN-W1
Alat Sistem Akuisisi Data DN-W1 digunakan dalam uji penetrasi konus statis (Static Cone Penetration Test / CPT) yang secara internasional diakui sebagai metode standar untuk memperoleh data mengenai daya dukung tanah dan tahanan gesek (frictional resistance) tanah.
Fitur dan Fungsi
Menggunakan mikrokontroler 16-bit MSP430F5437A sebagai CPU utama, terkenal dengan kinerja tinggi dan konsumsi daya yang rendah.
Dilengkapi layar warna TFT HD-LCD berukuran besar, menampilkan data dan grafik dengan tampilan yang jelas dan informatif.
Menggunakan memori flash berkecepatan tinggi untuk penyimpanan data yang stabil dan efisien.
Dilengkapi konverter A/D berdaya rendah dengan resolusi 24-bit, memberikan akurasi tinggi dalam pengukuran.
Tersedia antarmuka USB, memungkinkan data dibaca langsung dari perangkat atau ditransfer ke komputer dengan mudah.
Menggunakan casing plastik teknik ABS berkekuatan tinggi, ringan namun tahan benturan.
Memiliki tiga saluran pengambilan sampel (sampling channels), sehingga tiga data uji dapat direkam secara bersamaan.
Ditenagai oleh baterai lithium berkapasitas tinggi, cocok untuk penggunaan lapangan dengan durasi panjang.
Fungsi Utama
Menerima data dari berbagai sensor atau probe selama pengujian lapangan, kemudian memproses, menyimpan, menampilkan, dan mencetak hasilnya.
Dapat digunakan untuk berbagai jenis uji seperti CPT (Cone Penetration Test), CPTU (Cone Penetration Test with Pore Pressure Measurement), dan VST (Vane Shear Test).
Mendukung kalibrasi probe untuk CPT, CPTU, dan VST.
Menampilkan data hasil pengujian dalam berbagai warna, memudahkan analisis dan identifikasi parameter.
Memiliki fitur pengaturan nol otomatis melalui konverter A/D.
Dapat merekam data uji berdasarkan interval kedalaman atau periode waktu tertentu.
Data hasil pengujian dapat disimpan dalam memori flash, dibaca langsung di perangkat, atau diekspor ke komputer.
Data yang tersimpan dapat dicetak dengan menghubungkan perangkat ke komputer.
Menyediakan tampilan tabel dan kurva kalibrasi, serta hasil uji seperti Ps, qc, fs, u, dan Cu terhadap kedalaman atau waktu. Baca Juga : Cement-Mortar Tester
Spesifikasi Teknis
| Parameter | Keterangan |
|---|---|
| Tampilan | Layar LCD 7 inci |
| Jumlah saluran input diferensial | 3 saluran (−20 mV hingga +20 mV) |
| Tingkat kesalahan linear sistem pengukuran | ≤ ± 0,1 % |
| Interval pengambilan sampel (kedalaman) | 10 cm |
| Kedalaman maksimum perekaman per lubang | 99,9 m |
| Kapasitas penyimpanan data | 4096 ruang penyimpanan, hingga 1024 data |
| Jumlah maksimum lubang uji | 350 |
| Konsumsi daya perangkat | 2 W |
| Tegangan eksternal | 2,5 W |
| Baterai internal | 7,4 V – 5200 mAh (lithium) |
| Ukuran unit utama | 268 × 168 × 45 mm |
| Berat unit utama | ± 960 g |
