Deskripsi

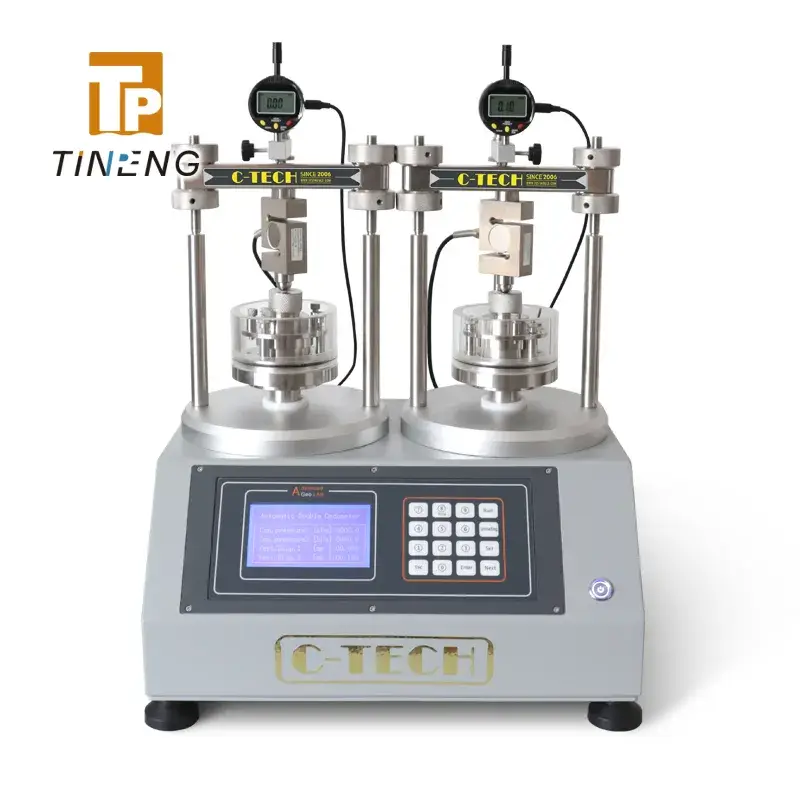

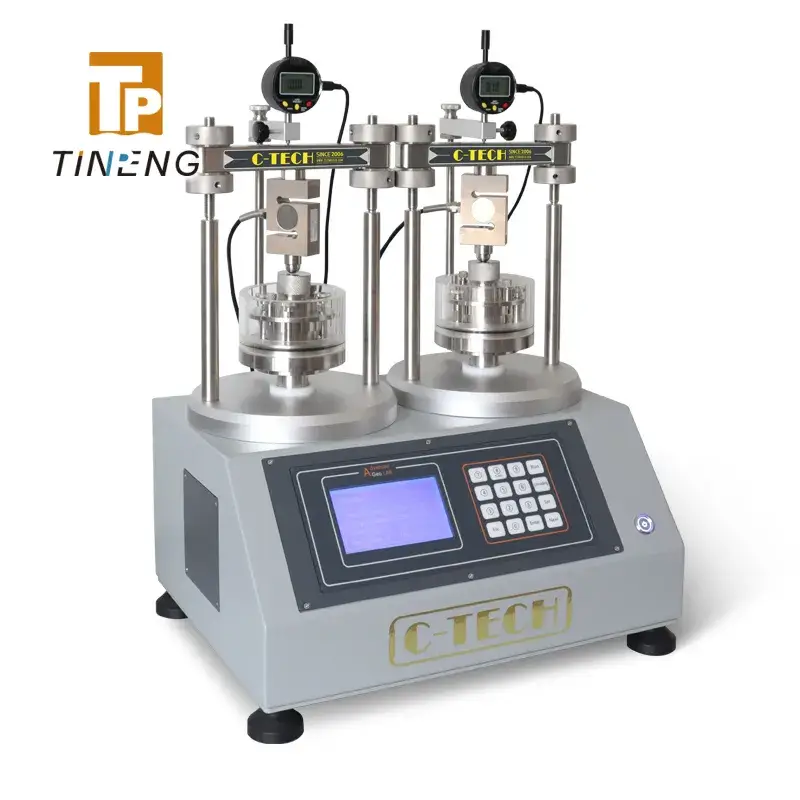

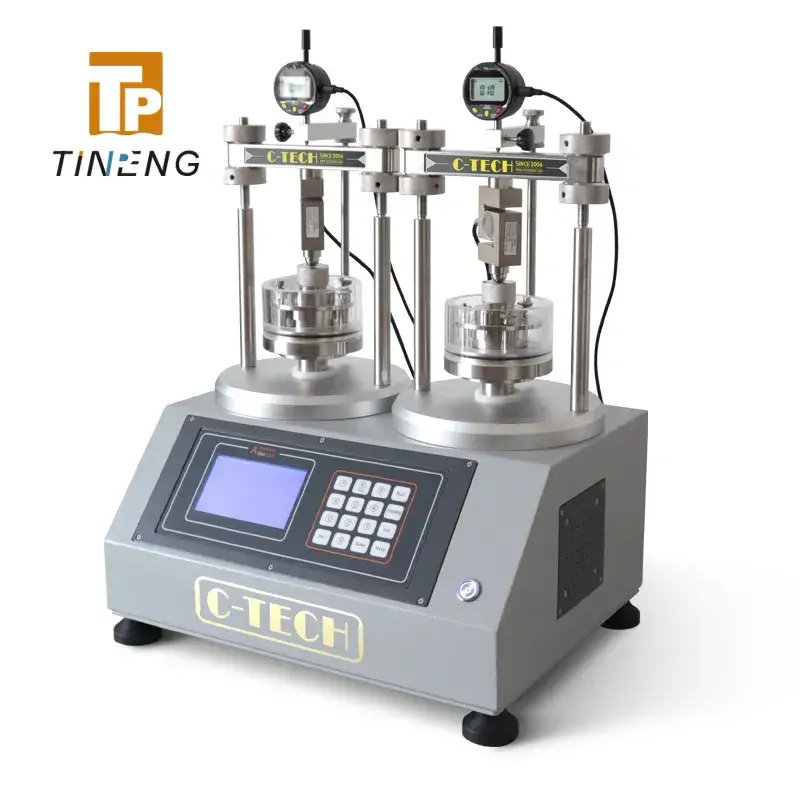

Alat Konsolidasi Pneumatik STC-3F
Alat Konsolidasi Pneumatik STC-3F adalah perangkat uji beban pneumatik yang digunakan untuk pengujian konsolidasi tanah dengan kendali tegangan (stress-controlled). Sistem ini mampu memberikan beban secara instan dan mempertahankan tekanan tetap selama pengujian, meskipun terjadi pemampatan pada sampel tanah.
Desainnya yang kompak dan mudah digunakan menjadikan alat ini ideal untuk laboratorium dengan ruang terbatas.
Standar Uji
ASTM D2435
ASTM D4546
AASHTO T216
BS 1377
Fitur Utama

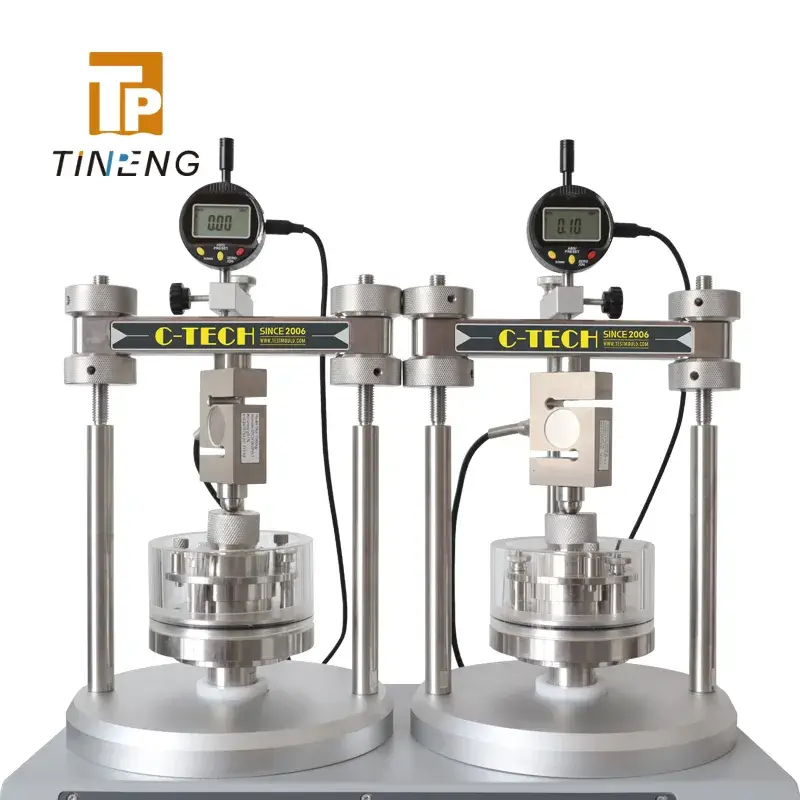

Menggunakan silinder ganda dengan katup elektromagnetik yang dapat bergerak dua arah, serta dilengkapi sistem kontrol servo tertutup berbasis sensor gaya untuk menjaga kestabilan beban.
Dilengkapi dua kanal pengendali tekanan udara independen, memungkinkan dua posisi pengujian dikontrol secara terpisah.
Dilengkapi dua sensor perpindahan digital yang dapat ditenagai oleh baterai tombol atau sistem akuisisi data. Layar LCD dapat menampilkan hasil dalam satuan inch maupun milimeter, serta mencatat perubahan perpindahan aksial secara real-time.

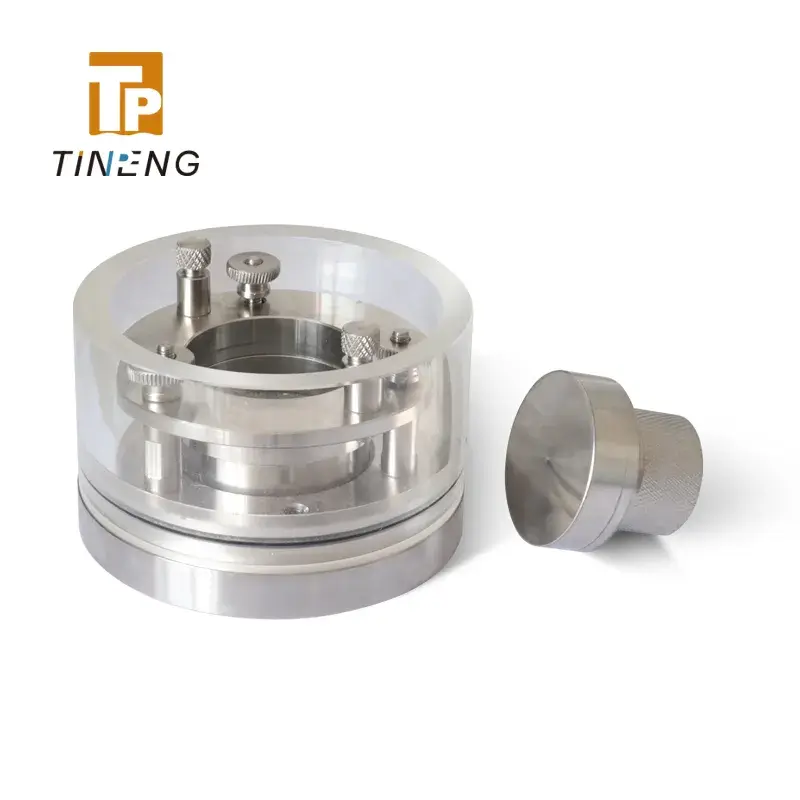

Konstruksi kuat dan tahan lama, menggunakan bodi baja penuh dengan lapisan powder coating dan rangka baja tahan karat (stainless steel). Dinding sel konsolidasi terbuat dari akrilik transparan (plexiglass) untuk memudahkan observasi.
Dilengkapi perangkat lunak khusus yang dapat secara otomatis menghitung parameter uji konsolidasi seperti:
Koefisien kompresi tanah (Compression Coefficient, av)
Modulus re-bound (Rebound Modulus, Es)
Koefisien konsolidasi (Consolidation Coefficient, Cv)
Tekanan pra-konsolidasi (Pre-consolidation Pressure, Pc)
Selain itu, software dapat menghasilkan berbagai grafik analisis seperti:
Kurva akar waktu (Time Square Root Curve)
Kurva logaritma waktu (Time Log Curve)
Kurva e–p, e–lgp, Cv–P (T90), Cv–P (T50), serta H–P Curve
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Beban aksial | 0 – 10 kN |
| Sensor gaya | 0 – 10 kN, akurasi ±0,1% F.S., 2 set |
| Ukuran sampel | Ø50 mm × H20 mm |
| Rentang tekanan udara | 0.001 MPa – 0.9 MPa |
| Layar tampilan | LCD resolusi 240×128 piksel |
| Akuisisi data | Sistem akuisisi multi-kanal 16-bit internal |
| Sensor perpindahan | 0 – 12.7 mm, resolusi 0.01 mm |
Kesimpulan
Alat Konsolidasi Pneumatik STC-3F menghadirkan kombinasi teknologi mekanik, elektronik, dan kontrol otomatis dalam satu sistem yang presisi. Dengan kemampuan pengaturan tekanan yang stabil dan pencatatan data digital real-time, alat ini sangat ideal untuk pengujian konsolidasi tanah di laboratorium geoteknik modern. Baca Juga :Â Rock and Aggregate Testing
